ОХРАНА ПЕРИМЕТРА

наиболее жесткие модели нарушителя, Одной из первых реализаций этого ного исполнения на основе традиционной
возможные в условиях этого участка, и принципа было радиоволновое СО (РВСО) схемы: формирование зоны обнаружения
соответствующие типы СО. Если группа на основе так называемых линий выте- между ПРД с антенной и ПРМ с антенной,
участков имеет одинаковые условия и кающей волны (ЛВВ) [11]. Объемная зона располагаемыми в земле на концах блокиру-
характеристики, эффективность может обнаружения в этом РВСО формируется емого участка. В них используются подзем-
определяться для группы участков. Эф- между передающим (ПРД) и приемным ные симметричные антенны с проводными
фективность СФЗ периметра в целом (ПРМ) кабелями-ЛВВ, располагаемыми па- горизонтальными вибраторами. Направлен-
определяется множеством: раллельно друг другу, как показано на по- ность таких антенн небольшая, поэтому про-
М = {Э ,Э ... Э }, перечном сечении рубежа на рисунке 1. тяженность блокируемого участка обычно
э
С1 С2
СN
где: Э – эффективность i-го участка или
Сi
группы участков СФЗ, N – количество
участков или групп участков.
Если эффективность СФЗ нужно опре-
делить одним числом, то она может опре-
деляться наименьшей эффективностью
какого-либо участка Э Сi min .
А средняя эффективность СФЗ (если
нужно, как средняя температура пациен-
тов в больнице) определяется обычным
путем:
N
Э = 1 Э
СN ∑ Сi
N
i=1

Физический принцип, эффективный
для СО
В [9] приведено справедливое утверж-

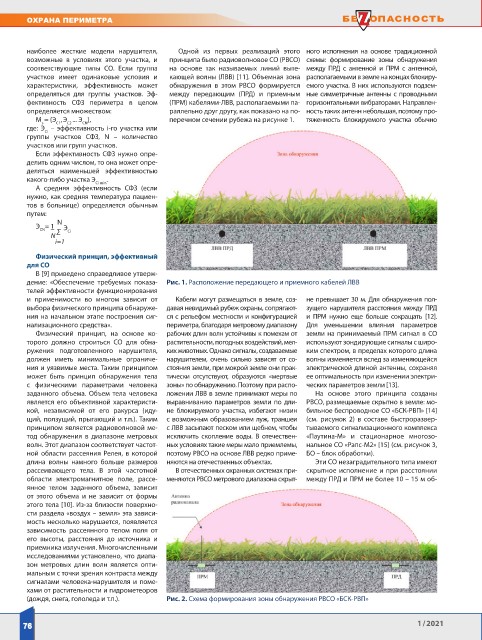

дение: «Обеспечение требуемых показа- Рис. 1. Расположение передающего и приемного кабелей ЛВВ
телей эффективности функционирования
и применимости во многом зависит от Кабели могут размещаться в земле, соз- не превышает 30 м. Для обнаружения пол-
выбора физического принципа обнаруже- давая невидимый рубеж охраны, сопрягают- зущего нарушителя расстояния между ПРД
ния на начальном этапе построения сиг- ся с рельефом местности и конфигурацией и ПРМ нужно еще больше сокращать [12].
нализационного средства». периметра, благодаря метровому диапазону Для уменьшении влияния параметров
Физический принцип, на основе ко- рабочих длин волн устойчивы к помехам от земли на принимаемый ПРМ сигнал в СО
торого должно строиться СО для обна- растительности, погодных воздействий, мел- используют зондирующие сигналы с широ-
ружения подготовленного нарушителя, ких животных. Однако сигналы, создаваемые ким спектром, в пределах которого длина
должен иметь минимальные ограниче- нарушителем, очень сильно зависят от со- волны изменяется вслед за изменяющейся
ния и уязвимые места. Таким принципом стояния земли, при мокрой земле они прак- электрической длиной антенны, сохраняя
может быть принцип обнаружения тела тически отсутствуют, образуются «мертвые ее оптимальность при изменении электри-
с физическими параметрами человека зоны» по обнаружению. Поэтому при распо- ческих параметров земли [13].
заданного объема. Объем тела человека ложении ЛВВ в земле принимают меры по На основе этого принципа созданы
является его объективной характеристи- выравниванию параметров земли по дли- РВСО, размещаемые скрытно в земле: мо-
кой, независимой от его ракурса (иду- не блокируемого участка, избегают низин бильное беспроводное СО «БСК-РВП» [14]
щий, ползущий, прыгающий и т.п.). Таким с возможным образованием луж, траншеи (см. рисунок 2) в составе быстроразвер-
принципом является радиоволновой ме- с ЛВВ засыпают песком или щебнем, чтобы тываемого сигнализационного комплекса
тод обнаружения в диапазоне метровых исключить скопление воды. В отечествен- «Паутина-М» и стационарное многозо-
волн. Этот диапазон соответствует частот- ных условиях такие меры мало приемлемы, нальное СО «Рапс-М2» [15] (см. рисунок 3,
ной области рассеяния Релея, в которой поэтому РВСО на основе ЛВВ редко приме- БО – блок обработки).
длина волны намного больше размеров няются на отечественных объектах. Эти СО незаградительного типа имеют
рассеивающего тела. В этой частотной В отечественных охранных системах при- скрытное исполнение и при расстоянии
области электромагнитное поле, рассе- меняются РВСО метрового диапазона скрыт- между ПРД и ПРМ не более 10 – 15 м об-
янное телом заданного объема, зависит
от этого объема и не зависит от формы
этого тела [10]. Из-за близости поверхно-
сти раздела «воздух – земля» эта зависи-
мость несколько нарушается, появляется
зависимость рассеянного телом поля от
его высоты, расстояния до источника и
приемника излучения. Многочисленными
исследованиями установлено, что диапа-
зон метровых длин волн является опти-
мальным с точки зрения контраста между
сигналами человека-нарушителя и поме-
хами от растительности и гидрометеоров
(дождя, снега, гололеда и т.п.). Рис. 2. Схема формирования зоны обнаружения РВСО «БСК-РВП»
