Область применения:
Кабели контрольные огнестойкие предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В, а также в других системах безопасности, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.
Кабели с индексом нг(А)-FRLSLTxприменяются для прокладки в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений и т.д.

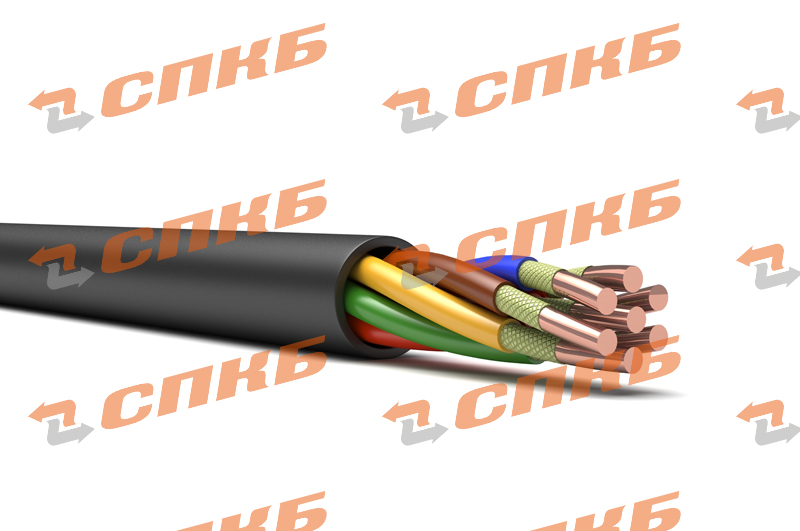

Конструкция: ТУ 16.К71-337-2004
ТУ 16-705.496-2011
Проводник: однопроволочные медные жилы сечением от 0,75 до 6,0 мм2, 1 класса по ГОСТ 22483-77.
Термический барьер: из огнестойкой слюдосодержащей ленты.
Изоляция: из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением.
Сердечник: изолированные жилы скручены в сердечник. Проводники имеют цветовую или цифровую отличительную маркировку.
Внутренняя оболочка: из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением.
Наружная оболочка: из ПВХ (PVC) пластиката пониженной пожароопасности чёрного цвета или другого цвета на заказ с низким дымо- и газовыделением.
Для кабелей КВВГнг(А)-FRLSLTxизоляция иоболочка из ПВХ (PVC) композиции с низкой токсичностью продуктов горения.
Условия эксплуатации:
|
Класс пожарной опасности кабелей: - тип исполнения нг(А)-FRLS - тип исполнения нг(А)-FRLSLTx |
ГОСТ 31565-2012 П1б.1.2.2.2 П1б.1.2.1.2 |
|
Диапазон допустимых температур: - при эксплуатации - при монтаже |
от -50°С до +50°С
|
|
Минимальный радиус изгиба кабеля, Dн - max наружный размер кабеля: |
7,5хDн |
|
Длительно допустимая температура нагрева жил кабелей при эксплуатации, не более: |
+70°С |
|
Допустимая температура нагрева жил в режиме перегрузки, не более: |
+90°С |
Минимальный срок службы |
30 лет |
Кабели эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
Массогабаритные параметры: Dн - наружный размер кабеля, мм, m - расчетная масса, кг. на 1 км.
|
Сечение Sмм² |
0,75 |
1,0 |
1,5 |
2,5 |
||||
|
Число жил |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
|
4 |
10,4 |
122,9 |
10,7 |
137,3 |
11,3 |
163,0 |
12,3 |
213,2 |
|
5 |
11,3 |
146,0 |
11,7 |
163,7 |
12,4 |
195,3 |
13,5 |
257,3 |
|
7 |
12,2 |
186,0 |
12,6 |
210,0 |
13,4 |
253,2 |
14,6 |
338,0 |
|
10 |
15,3 |
257,2 |
15,9 |
291,2 |
16,9 |
352,4 |
18,5 |
472,8 |
|
14 |
17,9 |
402,1 |
18,7 |
459,6 |
19,9 |
605,9 |
21,8 |
802,1 |
|
19 |
19,9 |
556,9 |
20,6 |
639,2 |
22,0 |
780,4 |
24,7 |
1042,1 |
Пример записи кабеля при заказе:
КВВГнг(А)-FRLS NxSТУ 16.К71-337-2004, где N – число жил, S – сечение проводников
КВВГнг(А)-FRLSLTx NxSТУ 16-705.496-2011, где N – число жил, S – сечение проводников
