Область применения:
Кабели контрольные предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Кабели с индексом нг(А)-LSLTxприменяются для прокладки в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений и т.д.

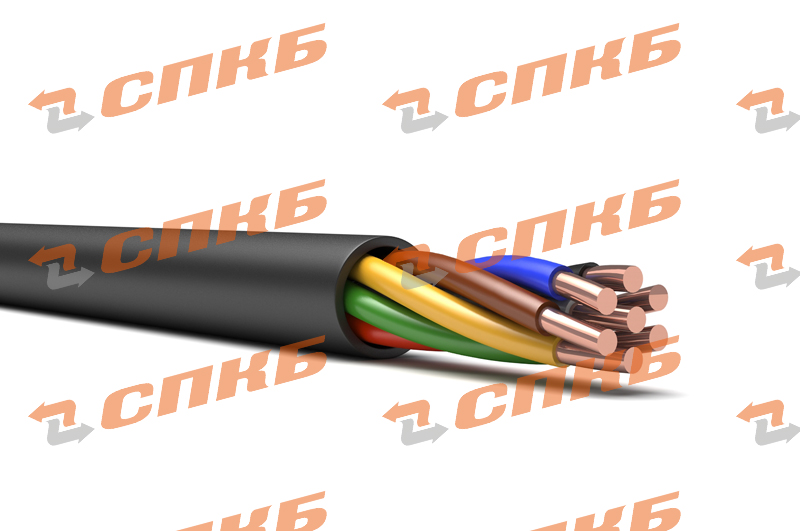

Конструкция: ТУ 16.К71-310-2001
ТУ 16-705.496-2011
Проводник: однопроволочные медные жилы сечением от 0,75 до 6,0 мм2, 1 класса по ГОСТ 22483-77.
Изоляция: из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением.
Сердечник: изолированные жилы скручены в сердечник. Проводники имеют цветовую или цифровую отличительную маркировку.
Внутренняя оболочка: из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением.
Наружная оболочка: из ПВХ (PVC) пластиката пониженной пожароопасности чёрного цвета или другого цвета на заказ с низким дымо- и газовыделением.
Для кабелей КВВГнг(А)-LSLTxизоляция иоболочка из ПВХ (PVC) композиции с низкой токсичностью продуктов горения.
Условия эксплуатации:
|
Класс пожарной опасности кабелей: - тип исполнения нг(А)-LS - тип исполнения нг(А)-LSLTx |
ГОСТ 31565-2012 П1б.8.2.2.2 П1б.8.2.1.2 |
|
Диапазон допустимых температур: - при эксплуатации - при монтаже |
от -50°С до +50°С
|
|
Минимальный радиус изгиба кабеля, Dн - max наружный размер кабеля: |
7,5хDн |
|
Длительно допустимая температура нагрева жил кабелей при эксплуатации, не более: |
+70°С |
|
Допустимая температура нагрева жил в режиме перегрузки, не более: |
+80°С |
Минимальный срок службы |
30 лет |
Кабели эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
Массогабаритные параметры: Dн - наружный размер кабеля, мм, m - расчетная масса, кг. на 1 км.
|
Сечение Sмм² |
0,75 |
1,0 |
1,5 |
2,5 |
||||
|
Число жил |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
|
4 |
8,1 |
85,3 |
8,4 |
98,4 |
9,0 |
121,9 |
10,0 |
168,5 |
|
5 |
8,7 |
100,8 |
9,1 |
116,8 |
9,8 |
145,8 |
10,9 |
203,3 |
|
7 |
9,3 |
127,5 |
9,8 |
149,1 |
10,5 |
188,5 |
11,7 |
267,1 |
|
10 |
11,5 |
175,2 |
12,1 |
205,9 |
13,0 |
261,7 |
14,6 |
373,3 |
|
14 |
12,7 |
247,0 |
13,5 |
296,0 |
14,5 |
369,0 |
16,2 |
520,4 |
|
19 |
14,0 |
314,5 |
14,9 |
379,1 |
15,9 |
477,3 |
18,0 |
678,2 |
Пример записи кабеля при заказе:
КВВГнг(А)-LS NxSТУ 16.К71-310-2001, где N – число жил, S – сечение проводников
КВВГнг(А)-LSLTx NxSТУ 16-705.496-2011, где N – число жил, S – сечение проводников
