Область применения:
Кабели контрольные предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Кабели с индексом нг(А)-LSLTxприменяются для прокладки в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений и т.д.

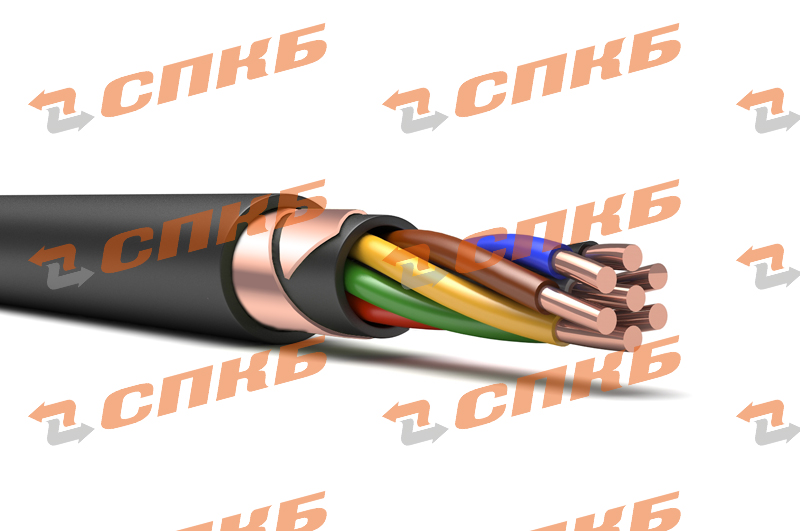

Конструкция: ТУ 16.К71-310-2001
ТУ 16-705.496-2011
Проводник: однопроволочные медные жилы сечением от 0,75 до 6,0 мм2, 1 класса по ГОСТ 22483-77.
Изоляция: из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением.
Сердечник: изолированные жилы скручены в сердечник. Проводники имеют цветовую или цифровую отличительную маркировку.
Внутренняя оболочка: из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением.
Экран: общий экран в виде обмотки из медной фольги или медной ленты с перекрытием не менее 30%.
Наружная оболочка: из ПВХ (PVC) пластиката пониженной пожароопасности чёрного цвета или другого цвета на заказ с низким дымо- и газовыделением.
Для кабелей КВВГЭнг(А)-LSLTxизоляция иоболочка из ПВХ (PVC) композиции с низкой токсичностью продуктов горения.
Условия эксплуатации:
Класс пожарной опасности кабелей: - тип исполнения нг(А)-LS - тип исполнения нг(А)-LSLTx |
ГОСТ 31565-2012 П1б.8.2.2.2 П1б.8.2.1.2 |
Диапазон допустимых температур: - при эксплуатации - при монтаже |
от -50°С до +50°С
|
Минимальный радиус изгиба кабеля, Dн - max наружный размер кабеля: |
7,5хDн |
Длительно допустимая температура нагрева жил кабелей при эксплуатации, не более: |
+70°С |
Допустимая температура нагрева жил в режиме перегрузки, не более: |
+80°С |
Минимальный срок службы |
30 лет |
Кабели эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
Экранированные кабели применяются в зданиях и помещениях с повышенным уровнем электромагнитных помех.
Массогабаритные параметры: Dн - наружный размер кабеля, мм, m - расчетная масса, кг. на 1 км.
Сечение Sмм² |
0,75 |
1,0 |
1,5 |
2,5 |
||||
Число жил |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
4 |
10,1 |
148,1 |
10,5 |
162,3 |
11,0 |
187,2 |
12,0 |
241,3 |
5 |
10,7 |
158,4 |
11,2 |
192,6 |
11,8 |
223,7 |
12,8 |
285,0 |
7 |
11,3 |
195,8 |
11,9 |
224,0 |
12,5 |
262,9 |
13,7 |
350,6 |
10 |
13,5 |
254,2 |
14,2 |
287,9 |
15,1 |
360,7 |
16,7 |
471,0 |
14 |
14,4 |
316,3 |
15,2 |
368,2 |
16,2 |
446,9 |
17,9 |
605,1 |
19 |
15,7 |
391,5 |
16,6 |
451,1 |
17,7 |
561,0 |
20,1 |
789,0 |
Пример записи кабеля при заказе:
КВВГЭнг(А)-LS NxS ТУ 16.К71-310-2001, где N – число жил, S – сечение проводников
КВВГЭнг(А)-LSLTx NxS ТУ 16-705.496-2011, где N – число жил, S – сечение проводников
