Область применения:
Кабели контрольные, огнестойкие, предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В, а также в других системах безопасности, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.
Применяются для прокладки во внутренних электроустановках, многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей, в помещениях, оснащённых компьютерной и микропроцессорной техникой.

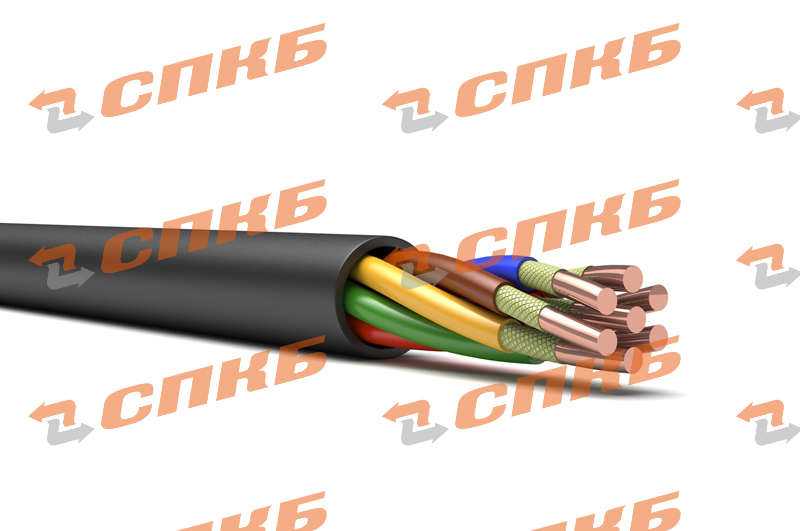

Конструкция: ТУ 16.К71-339-2004
Проводник: однопроволочные медные жилы сечением от 0,75 до 6,0 мм2, 1 класса по ГОСТ 22483-77.
Термический барьер: из огнестойкой слюдосодержащей ленты.
Изоляция: из полимерной композиции, не содержащей галогенов.
Сердечник: изолированные жилы скручены в сердечник. Проводники имеют цветовую или цифровую отличительную маркировку.
Внутренняя оболочка: из полимерной композиции, не содержащей галогенов.
Наружная оболочка: из полимерной композиции, не содержащей галогенов черного цвета или другого цвета на заказ.
Условия эксплуатации:
|
Класс пожарной опасности кабелей: - тип исполнения нг(А)-FRHF |
ГОСТ 31565-2012 П1б.1.1.2.1 |
|
Диапазон допустимых температур: - при эксплуатации - при монтаже |
от -60°С до +90°С
|
|
Минимальный радиус изгиба кабеля, Dн - max наружный размер кабеля: |
7,5хDн |
|
Длительно допустимая температура нагрева жил кабелей при эксплуатации, не более: |
+70°С |
|
Допустимая температура нагрева жил в режиме перегрузки, не более: |
+90°С |
Минимальный срок службы |
40 лет |
Кабели КППГнг(А)-FRHFэксплуатируются внутри помещений и на открытом воздухе.
Кабели кратковременно стойки к воздействию минеральных масел и бензина.
Массогабаритные параметры: Dн - наружный размер кабеля, мм, m - расчетная масса, кг. на 1 км.
|
Сечение Sмм² |
0,75 |
1,0 |
1,5 |
2,5 |
||||
|
Число жил |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
|
4 |
11,4 |
171,3 |
11,7 |
188,8 |
12,3 |
219,8 |
13,3 |
279,2 |
|
5 |
12,3 |
203,5 |
12,7 |
225,1 |
13,4 |
263,3 |
14,5 |
336,9 |
|
7 |
13,2 |
241,3 |
13,6 |
268,9 |
14,4 |
318,0 |
15,6 |
413,3 |
|
10 |
16,3 |
369,2 |
16,9 |
412,0 |
17,9 |
487,9 |
19,5 |
634,7 |
|
14 |
* |
* |
19,1 |
519,2 |
20,2 |
616,8 |
22,0 |
802,9 |
|
19 |
* |
* |
21,1 |
640,1 |
22,0 |
771,2 |
24,9 |
1057,1 |
*- массогабаритные размеры уточняются при заказе.
Пример записи кабеля при заказе:
КППГнг(А)-FRHFNxSТУ 16.К71-339-2004, где N – число жил, S – сечение проводников
