Область применения:
Кабели предназначены для групповой прокладки в системах противопожарной защиты, пожарной сигнализации (ОПС), оповещения и управления эвакуацией людей при пожаре (СОУЭ), аварийного освещения на путях эвакуации, аварийной вентиляции и противодымной защиты, автоматического пожаротушения, в том числе на атомных станциях, в зонах класса безопасности 2-4, вне гермозоны, а также в других системах связи, контроля и управления, которые должны сохранять работоспособность в течении 180 минут в условиях воздействия открытого пламени.
Кабели с индексом нг(А)-FRLSLTxприменяются для прокладки в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений и т.д.
.

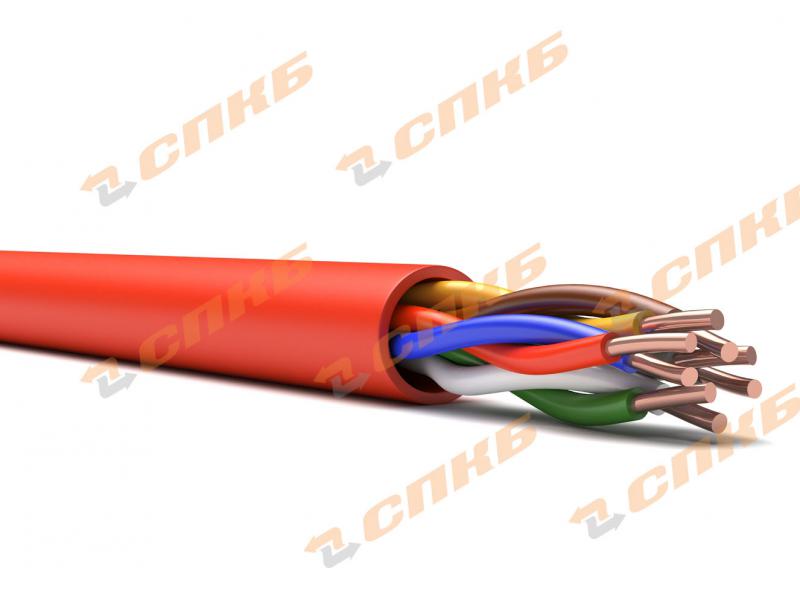

Конструкция: ТУ 3565-002-53930360-2008
Проводник: однопроволочные медные жилы сечением от 0,2 до 6,0 мм2.
Изоляция: из огнестойкой кремнийорганической резины.
Сердечник: изолированные жилы скручены попарно с
числом пар до 20 или в пучок с числом жил до 40.
Проводники имеют цветовую или цифровую кодировку.
Оболочка: из ПВХ (PVC)-пластиката пониженной пожароопасности красного цвета или другого цвета на заказ c низким дымо- и газовыделением.
Для кабелей КПКВнг(А)-FRLSLTxоболочка из ПВХ (PVC) композиции красного цвета или другого цвета на заказ с низкой токсичностью продуктов горения.
Условия эксплуатации:
Класс пожарной опасности кабелей: - тип исполнения нг(А)-FRLS - тип исполнения нг(А)-FRLSLTx |
ГОСТ 31565-2012 П1б.1.2.2.2 П1б.1.2.1.2 |
Диапазон допустимых температур: - при эксплуатации - при монтаже |
от -50°С до +75°С
|
Минимальный радиус изгиба кабеля, Dн - max наружный размер кабеля: |
10хDн |
Минимальный срок службы |
30 лет |
Кабели эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
Электрические параметры:
Номинальное сечение жил, мм2 |
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
Сопротивление жилы постоянному току при 20° С, не более, Ом/км |
88,9 |
57,0 |
37,4 |
25,5 |
18,8 |
12,6 |
8,0 |
Сопротивление изоляции жил при 20°С, не менее, МОм*км |
100 |
||||||
Электрическая емкость пары, не более, нФ/км |
44,0 |
48,0 |
50,0 |
53,0 |
56,0 |
58,0 |
62,0 |
Коэффициент затухания при частоте 1 кГц при 20°С, не более, дБ/км |
2,50 |
1,90 |
1,20 |
0,91 |
0,80 |
0,60 |
0,48 |
Рабочее напряжение, не более, В |
300 |
Массогабаритные параметры: Dн - наружный размер кабеля, мм, m - расчетная масса, кг на 1 км.
Сечение S мм² |
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|||||||
Количество пар |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
1 |
4,2 |
21,3 |
4,6 |
26,6 |
4,8 |
30,6 |
5,5 |
40,3 |
5,8 |
46,7 |
6,9 |
65,9 |
7,7 |
89,7 |
2 |
4,9 |
33,0 |
5,4 |
42,4 |
5,7 |
49,8 |
6,6 |
67,1 |
6,9 |
79,2 |
8,0 |
107,7 |
9,0 |
152,4 |
3 |
6,3 |
47,3 |
6,9 |
61,8 |
7,3 |
72,3 |
8,6 |
98,6 |
9,1 |
117,1 |
10,9 |
166,3 |
12,3 |
235,5 |
4 |
7,0 |
