Область применения:
Кабели предназначены для групповой прокладки в кабельных линиях питания оборудования систем безопасности, электропроводок цепей систем пожарной безопасности (цепей пожарной сигнализации, питание насосов пожаротушения, оповещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов),а также в других системах безопасности, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.
Кабели отвечают требованиям ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ».

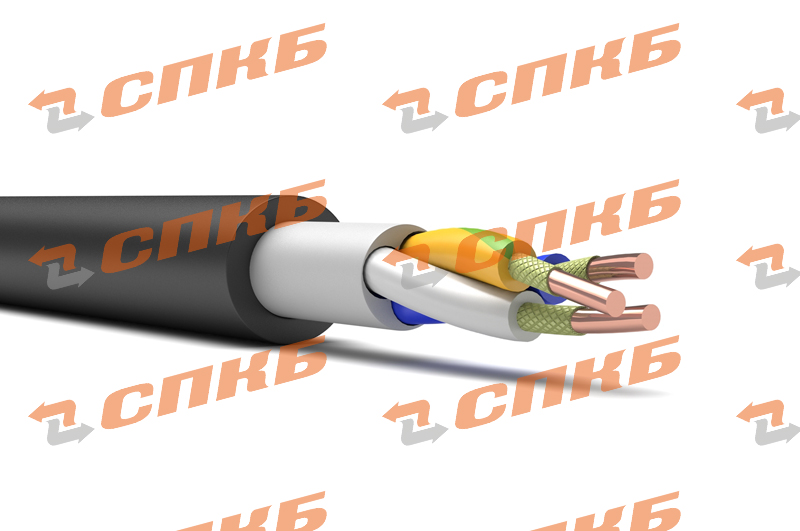

Конструкция: ТУ 16.К71-337-2004
Проводник: однопроволочные медные жилы сечением от 1,5 до 10,0 мм2, 1 класса по ГОСТ 22483-77.
Термический барьер: из огнестойкой слюдосодержащей ленты.
Изоляция: из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением.
Сердечник: изолированные жилы скручены в пучок. Проводники в пучке имеют отличительную цветовую кодировку.
Внутренняя оболочка: из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением.
Наружная оболочка: из ПВХ (PVC) пластиката пониженной пожароопасности чёрного цвета или другого цвета на заказ с низким дымо- и газовыделением.
Условия эксплуатации:
|
Класс пожарной опасности кабелей: - тип исполнения нг(А)-FRLS |
ГОСТ 31565-2012 П1б.1.2.2.2 |
|
|
Диапазон допустимых температур: - при эксплуатации - при монтаже |
от -50°С до +80°С |
|
|
Минимальный радиус изгиба кабеля, Dн - max наружный размер кабеля: |
10хDн |
|
|
Длительно допустимая температура нагрева жил кабелей при эксплуатации, не более: |
+70°С |
|
|
Допустимая температура нагрева жил в режиме перегрузки, не более: |
+90°С |
|
|
Испытание переменным напряжением (на пробой) частотой 50 Гц по ГОСТ 2990-78, не менее, кВ: |
0,66 кВ |
1,0 кВ |
|
3,0 |
3,5 |
|
|
Минимальный срок службы |
30 лет |
|
Кабели эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
Электрические параметры:
|
Номинальное сечение жил, мм2 |
1,5 |
2,5 |
4,0 |
6,0 |
10,0 |
||
|
Сопротивление жилы постоянному току при 20°С, не более, Ом/км |
12,1 |
7,4 |
4,6 |
3,0 |
1,8 |
||
|
Рабочее напряжение, не более, кВ |
0,66 / 1 |
|
|||||
|
|
|
|
|
|
|
|
|
Массогабаритные параметры: Dн - наружный размер кабеля, мм, m - расчетная масса, кг. на 1 км.
|
Сечение Sмм² |
1,5 |
2,5 |
4,0 |
6,0 |
10,0 |
|||||
|
0,66 кВ |
||||||||||
|
Число жил |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
|
1 |
7,7 |
78,5 |
8,1 |
93,2 |
8,8 |
118,3 |
9,3 |
144,0 |
10,5 |
202,2 |
|
2 |
11,2 |
172,4 |
12,0 |
210,3 |
13,4 |
277,2 |
14,4 |
342,9 |
16,9 |
498,3 |
|
3 |
11,8 |
198,7 |
12,7 |
246,9 |
14,2 |
331,4 |
15,3 |
417,0 |
17,9 |
615,9 |
|
4 |
12,7 |
235,1 |
13,7 |
295,9 |
15,4 |
401,8 |
16,6 |
510,8 |
19,5 |
762,4 |
|
5 |
13,8 |
279,9 |
14,9 |
355,0 |
16,7 |
486,0 |
18,1 |
621,1 |
21,4 |
933,4 |
Пример записи кабеля при заказе:
ВВГнг(А)-FRLS NxSТУ 16.К7
