Область применения:
Кабели предназначены для групповой прокладки в кабельных линиях питания оборудования систем безопасности, электропроводок цепей систем пожарной безопасности (цепей пожарной сигнализации, питание насосов пожаротушения, оповещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), а также в других системах безопасности, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.
Применяются для прокладки во внутренних электроустановках, многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей, в помещениях, оснащённых компьютерной и микропроцессорной техникой.
Кабели отвечают требованиям ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ».

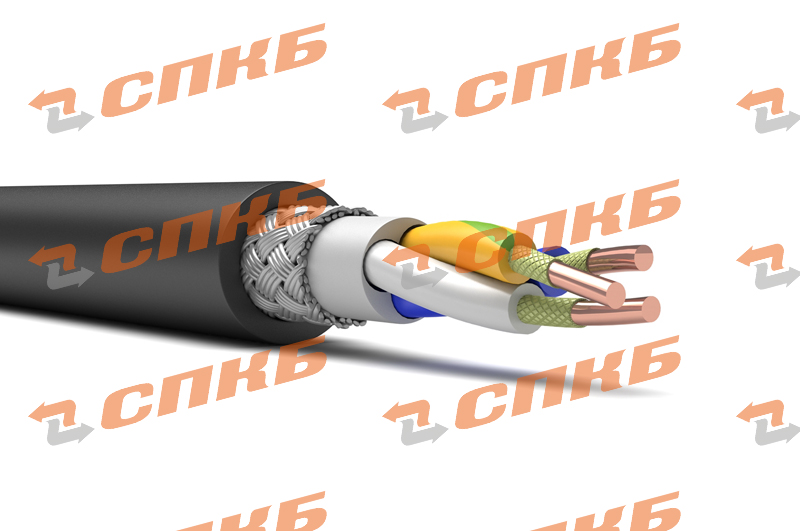

Конструкция: ТУ 16.К71-339-2004
Проводник: однопроволочные медные жилы сечением от 1,5 до 10,0 мм2, 1 класса по ГОСТ 22483-77.
Термический барьер: из огнестойкой слюдосодержащей ленты.
Изоляция: из сшитого полиэтилена.
Сердечник: изолированные жилы скручены в пучок.
Проводники в пучке имеют отличительную цветовую кодировку.
Внутренняя оболочка: из полимерной композиции, не содержащей галогенов.
Экран: общий экран в виде обмотки из медных лент или медных проволок.
Наружная оболочка: из полимерной композиции, не содержащей галогенов чёрного цвета или другого цвета на заказ.
Условия эксплуатации:
Класс пожарной опасности кабелей: - тип исполнения нг(А)-FRHF |
ГОСТ 31565-2012 П1б.1.1.2.1 |
|
Диапазон допустимых температур: - при эксплуатации - при монтаже |
от -60°С до +90°С |
|
Минимальный радиус изгиба кабеля, Dн - max наружный размер кабеля: |
10хDн |
|
Длительно допустимая температура нагрева жил кабелей при эксплуатации, не более: |
90°С |
|
Допустимая температура нагрева жил в режиме перегрузки, не более: |
130°С |
|
Испытание переменным напряжением (на пробой) частотой 50 Гц по ГОСТ 2990-78, не менее, кВ: |
0,66 кВ |
1,0 кВ |
3,0 |
3,5 |
|
Минимальный срок службы |
40 лет |
Кабели эксплуатируются внутри помещений и на открытом воздухе в условиях воздействия прямых солнечных излучений и атмосферных осадков.
Кабели кратковременно стойки к воздействию минеральных масел и бензина.
Электрические параметры:
Номинальное сечение жил, мм2 |
1,5 |
2,5 |
4,0 |
6,0 |
10,0 |
||
Сопротивление жилы постоянному току при 20°С, не более, Ом/км |
12,1 |
7,4 |
4,6 |
3,0 |
1,8 |
||
Рабочее напряжение, не более, кВ |
0,66 / 1 |
|
|||||
|
|
|
|
|
|
|
|
Массогабаритные параметры: Dн - наружный размер кабеля, мм, m - расчетная масса, кг. на 1 км.
Сечение Sмм² |
1,5 |
2,5 |
4,0 |
6,0 |
10,0 |
|||||
0,66 кВ |
||||||||||
Число жил |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
1 |
9,7 |
150,0 |
10,1 |
169,0 |
10,6 |
193,0 |
11,1 |
223,0 |
11,9 |
278,0 |
2 |
13,5 |
291,0 |
14,3 |
337,0 |
15,2 |
399,0 |
16,2 |
475,0 |
17,9 |
612,0 |
3 |
14,0 |
316,0 |
14,9 |
372,0 |
15,9 |
449,0 |
17,0 |
542,0 |
18,7 |
715,0 |
4 |
15,0 |
352,0 |
16,0 |
420,0 |
17,1 |
513,0 |
18,4 |
628,0 |
20,3 |
841,0 |
5 |
16,1 |
383,0 |
17,2 |
461,0 |
18,5 |
568,0 |
19,8 |
701,0 |
22,0 |
950,0 |
