Область применения:
Кабели предназначены для групповой прокладки в кабельных линиях питания оборудования систем безопасности, электропроводок цепей систем пожарной безопасности (цепей пожарной сигнализации, питание насосов пожаротушения, оповещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), а также в других системах безопасности, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.
Применяются для прокладки во внутренних электроустановках, многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей, в помещениях, оснащённых компьютерной и микропроцессорной техникой.
Кабели отвечают требованиям ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ».

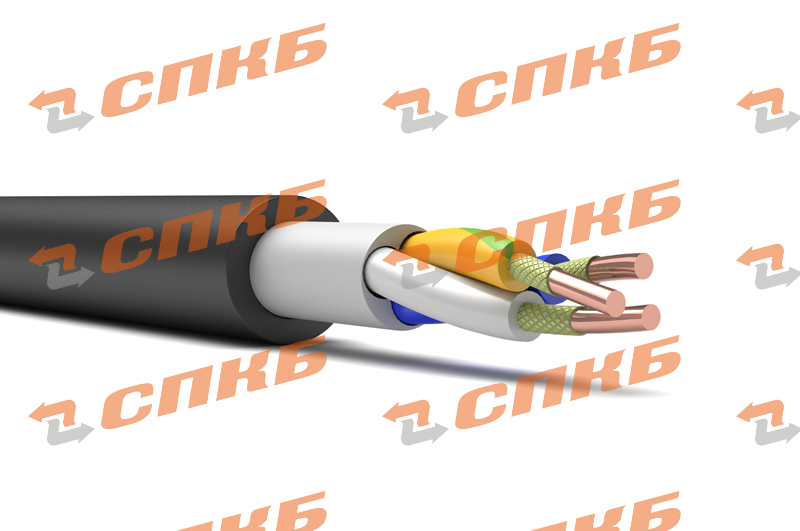

Конструкция: ТУ 16.К71-339-2004
Проводник: однопроволочные медные жилы сечением от 1,5 до 10,0 мм2, 1 класса по ГОСТ 22483-77.
Термический барьер: из огнестойкой слюдосодержащей ленты.
Изоляция: из полимерной композиции, не содержащей галогенов.
Сердечник: изолированные жилы скручены в пучок.
Проводники в пучке имеют отличительную цветовую кодировку.
Внутренняя оболочка: из полимерной композиции, не содержащей галогенов.
Наружная оболочка: из полимерной композиции, не содержащей галогенов чёрного цвета или другого цвета на заказ.
Условия эксплуатации:
Класс пожарной опасности кабелей: - тип исполнения нг(А)-FRHF |
ГОСТ 31565-2012 П1б.1.1.2.1 |
|
Диапазон допустимых температур: - при эксплуатации - при монтаже |
от -60°С до +90°С |
|
Минимальный радиус изгиба кабеля, Dн - max наружный размер кабеля: |
10хDн |
|
Длительно допустимая температура нагрева жил кабелей при эксплуатации, не более: |
70°С |
|
Допустимая температура нагрева жил в режиме перегрузки, не более: |
90°С |
|
Испытание переменным напряжением (на пробой) частотой 50 Гц по ГОСТ 2990-78, не менее, кВ: |
0,66 кВ |
1,0 кВ |
3,0 |
3,5 |
|
Минимальный срок службы |
40 лет |
Кабели эксплуатируются внутри помещений и на открытом воздухе в условиях воздействия прямых солнечных излучений и атмосферных осадков.
Кабели кратковременно стойки к воздействию минеральных масел и бензина.
Электрические параметры:
Номинальное сечение жил, мм2 |
1,5 |
2,5 |
4,0 |
6,0 |
10,0 |
||
Сопротивление жилы постоянному току при 20°С, не более, Ом/км |
12,1 |
7,4 |
4,6 |
3,0 |
1,8 |
||
Рабочее напряжение, не более, кВ |
0,66 / 1 |
|
|||||
|
|
|
|
|
|
|
|
Массогабаритные параметры: Dн - наружный размер кабеля, мм, m - расчетная масса, кг. на 1 км.
Сечение Sмм² |
1,5 |
2,5 |
4,0 |
6,0 |
10,0 |
|||||
0,66 кВ |
||||||||||
Число жил |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
1 |
8,5 |
108,0 |
8,9 |
125,0 |
9,6 |
152,0 |
10,1 |
180,0 |
11,3 |
243,0 |
2 |
12,7 |
242,0 |
13,5 |
285,0 |
14,8 |
360,0 |
15,8 |
433,0 |
18,3 |
606,0 |
3 |
13,2 |
268,0 |
14,1 |
322,0 |
15,5 |
413,0 |
16,6 |
504,0 |
19,2 |
718,0 |
4 |
14,1 |
302,0 |
15,1 |
368,0 |
16,7 |
478,0 |
18,0 |
590,0 |
20,9 |
852,0 |
5 |
15,2 |
334,0 |
16,3 |
410,0 |
18,1 |
537,0 |
19,4 |
669,0 |
22,7 |
972,0 |
