Область применения:
Предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66/1 кВ частотой 50 Гц.
Применяются для прокладки во внутренних электроустановках, многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей, в помещениях, оснащённых компьютерной и микропроцессорной техникой.
Кабели отвечают требованиям ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ».

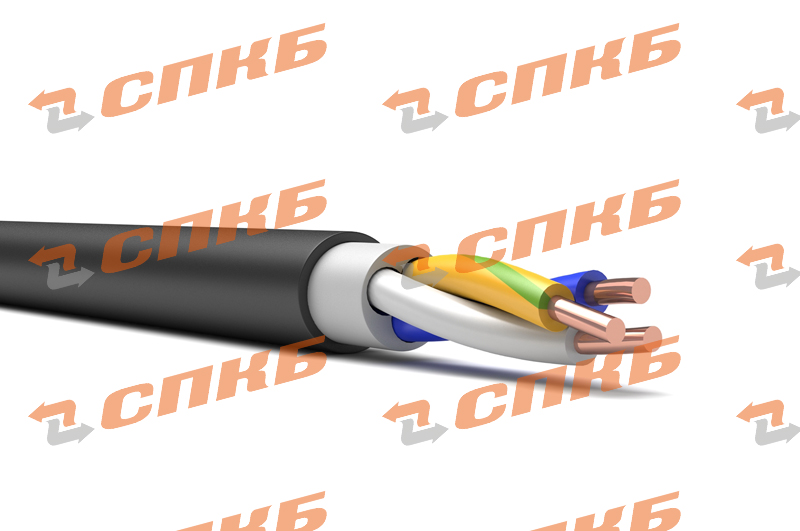

Конструкция: ТУ 16.К71-304-2001
Проводник: однопроволочные медные жилы сечением от 1,5 до 10,0 мм2, 1 класса по ГОСТ 22483-77.
Изоляция: из полимерной композиции, не содержащей галогенов.
Сердечник: изолированные жилы скручены в пучок.
Проводники в пучке имеют отличительную цветовую кодировку.
Внутренняя оболочка: из полимерной композиции, не содержащей галогенов.
Наружная оболочка: из полимерной композиции, не содержащей галогенов чёрного цвета или другого цвета на заказ.
Условия эксплуатации:
Класс пожарной опасности кабелей: - тип исполнения нг(А)-HF |
ГОСТ 31565-2012 П1б.8.1.2.1 |
|
Диапазон допустимых температур: - при эксплуатации - при монтаже |
от -60°С до +90°С |
|
Минимальный радиус изгиба кабеля, Dн - max наружный размер кабеля: |
10хDн |
|
Длительно допустимая температура нагрева жил кабелей при эксплуатации, не более: |
70°С |
|
Допустимая температура нагрева жил в режиме перегрузки, не более: |
90°С |
|
Испытание переменным напряжением (на пробой) частотой 50 Гц по ГОСТ 2990-78, не менее, кВ: |
0,66 кВ |
1,0 кВ |
3,0 |
3,5 |
|
Минимальный срок службы |
40 лет |
Кабели эксплуатируются внутри помещений и на открытом воздухе в условиях воздействия прямых солнечных излучений и атмосферных осадков.
Кабели кратковременно стойки к воздействию минеральных масел и бензина.
Электрические параметры:
Номинальное сечение жил, мм2 |
1,5 |
2,5 |
4,0 |
6,0 |
10,0 |
||
Сопротивление жилы постоянному току при 20°С, не более, Ом/км |
12,1 |
7,4 |
4,6 |
3,0 |
1,8 |
||
Рабочее напряжение, не более, кВ |
0,66 / 1 |
|
|||||
|
|
|
|
|
|
|
|
Массогабаритные параметры: Dн - наружный размер кабеля, мм, m - расчетная масса, кг. на 1 км.
Сечение Sмм² |
1,5 |
2,5 |
4,0 |
6,0 |
10,0 |
|||||
0,66 кВ |
||||||||||
Число жил |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
1 |
6,6 |
59,7 |
7,0 |
73,6 |
7,7 |
97,4 |
8,2 |
122,2 |
9,4 |
177,7 |
2 |
9,1 |
120,2 |
9,9 |
154,2 |
11,3 |
213,8 |
12,3 |
274,4 |
14,7 |
416,2 |
3 |
9,6 |
142,9 |
10,4 |
187,4 |
11,9 |
264,3 |
13,0 |
345,0 |
15,7 |
530,3 |
4 |
10,2 |
170,9 |
11,2 |
227,4 |
12,8 |
324,6 |
14,1 |
428,1 |
17,0 |
664,0 |
5 |
11,0 |
203,2 |
12,1 |
273,0 |
13,9 |
393,1 |
15,3 |
521,4 |
18,6 |
814,1 |
Пример записи кабеля при заказе:
ППГнг(А)-HF NхS ТУ 16.К71-304-2001, где N – число жил, S – сечение проводников
