Область применения:
Предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66/1 кВ частотой 50 Гц.
Применяются для прокладки во внутренних электроустановках, многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей, в помещениях, оснащённых компьютерной и микропроцессорной техникой.
Кабели отвечают требованиям ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ».

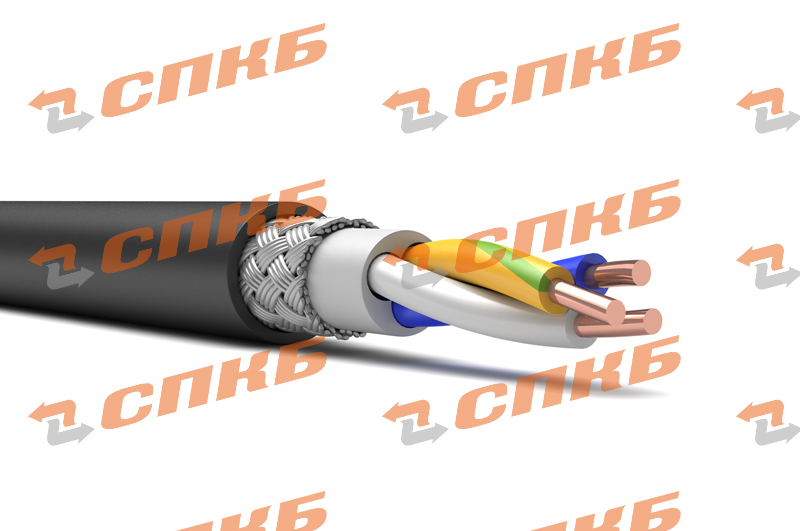

Конструкция: ТУ 16.К71-304-2001
Проводник: однопроволочные медные жилы сечением от 1,5 до 10,0 мм2, 1 класса по ГОСТ 22483-77.
Изоляция: из полимерной композиции, не содержащей галогенов.
Сердечник: изолированные жилы скручены в пучок.
Проводники в пучке имеют отличительную цветовую кодировку.
Внутренняя оболочка: из полимерной композиции, не содержащей галогенов.
Экран: общий экран в виде обмотки из медных лент или медных проволок.
Наружная оболочка: из полимерной композиции, не содержащей галогенов чёрного цвета или другого цвета на заказ.
Условия эксплуатации:
|
Класс пожарной опасности кабелей: - тип исполнения нг(А)-HF |
ГОСТ 31565-2012 П1б.8.1.2.1 |
|
|
Диапазон допустимых температур: - при эксплуатации - при монтаже |
от -60°С до +90°С |
|
|
Минимальный радиус изгиба кабеля, Dн - max наружный размер кабеля: |
10хDн |
|
|
Длительно допустимая температура нагрева жил кабелей при эксплуатации, не более: |
70°С |
|
|
Допустимая температура нагрев жил в режиме перегрузки, не более: |
90°С |
|
|
Испытание переменным напряжением (на пробой) частотой 50 Гц по ГОСТ 2990-78, не менее, кВ: |
0,66 кВ |
1,0 кВ |
|
3,0 |
3,5 |
|
|
Минимальный срок службы |
40 лет |
|
Кабели эксплуатируются внутри помещений и на открытом воздухе в условиях воздействия прямых солнечных излучений и атмосферных осадков.
Кабели кратковременно стойки к воздействию минеральных масел и бензина.
Электрические параметры:
|
Номинальное сечение жил, мм2 |
1,5 |
2,5 |
4,0 |
6,0 |
10,0 |
||
|
Сопротивление жилы постоянному току при 20°С, не более, Ом/км |
12,1 |
7,4 |
4,6 |
3,0 |
1,8 |
||
|
Рабочее напряжение, не более, кВ |
0,66 / 1 |
|
|||||
|
|
|
|
|
|
|
|
|
Массогабаритные параметры: Dн - наружный размер кабеля, мм, m - расчетная масса, кг. на 1 км.
|
Сечение Sмм² |
1,5 |
2,5 |
4,0 |
6,0 |
10,0 |
|||||
|
0,66 кВ |
||||||||||
|
Число жил |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
Dн |
m |
|
1 |
* |
* |
* |
* |
* |
* |
* |
* |
* |
* |
|
2 |
* |
* |
* |
* |
* |
* |
* |
* |
* |
* |
|
3 |
* |
* |
* |
* |
* |
* |
* |
* |
* |
* |
|
4 |
* |
* |
* |
* |
* |
* |
* |
* |
* |
* |
|
5 |
* |
* |
* |
* |
* |
* |
* |
* |
* |
* |
*- массогабаритные размеры уточняются при заказе.
Пример записи кабеля при заказе:
ППГЭнг(А)-HF NхS ТУ 16.К71-304-2001, где N – число жил, S – сечение проводников
