Изделие предназначено для использования в качестве средства охранной сигнализации и обеспечивает обнаружение нарушителя, пересекающего зону обнаружения (ЗО) длиной до 100 м.

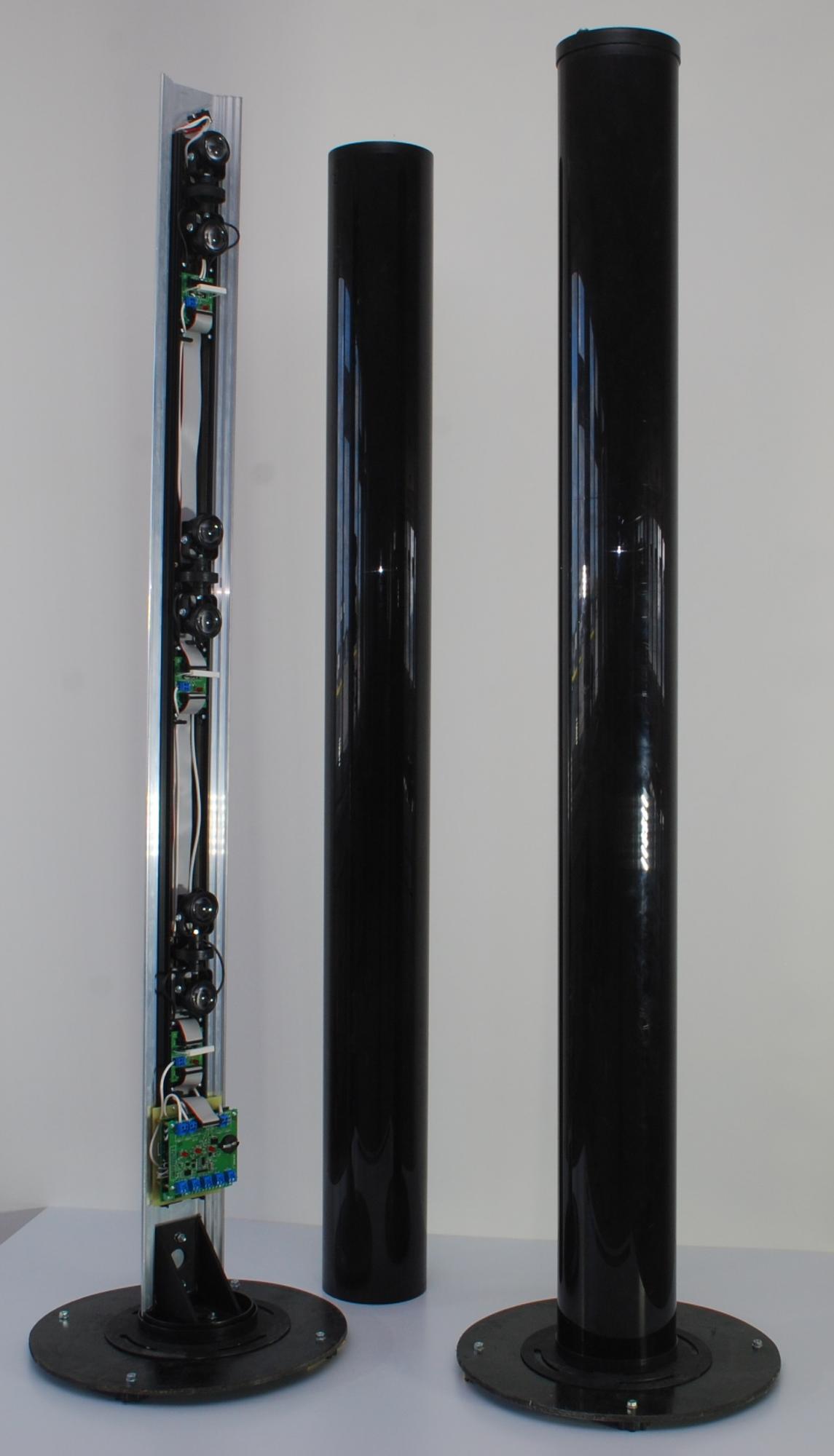

ЗО формируется инфракрасными лучами между блоком излучателя и блоком приемника. В изделии имеется 6 ИК-лучей сгруппированных попарно и работающих синхронно.
ОСОБЕННОСТИ
Блок излучателя изделия имеет возможность подключения двух вибрационных чувствительных элементов (ВЧЭ), длиной до 250 м без установки дополнительных блоков обработки сигналов. Изделие обеспечивает обнаружение разрыва и короткого замыкания ВЧЭ. Изделие имеет интерфейс RS-485 для настройки параметров обнаружения и отображение состояния БИ и БПР с помощью ПК с установленным специализированным программным обеспечением (ПО).
Изделие предназначено для непрерывной круглосуточной работы на открытом воздухе в следующих условиях:
- температура окружающей среды от минус 40 до плюс 55 °С;
- повышенная влажность воздуха до (100-3) % при температуре +25 °С;
- атмосферные осадки: дождь, роса, иней.
Технические характеристики
|
Параметр |
Значение |
|
Число, ИК-лучей, работающих синхронно |
6 |
|
Длина ЗО, м, до |
100 |
|
Расстояние между оптическими блоками, м |
от 0,1 до 0,4 |
|
Регулировка длительности прерывания лучей для выдачи сигнала «ТРЕВОГА», мс |
от 50 до 500 |
|
Длина волны инфракрасного излучения, нм, не менее |
760 |
|
Диапазон рабочих напряжений питания, В |
от 9 до 30 |
|
Напряжение питания подогрева, В |
24±0,5 |
|
Суммарный ток потребления (без модулей подогрева), мА, не более |
250 |
|
Суммарный ток потребления модулей подогрева при (24±0,5) В, мА, не более |
1400 |
|
Время готовности после включения питания, с, не более |
60 |
|
Длительность извещения о тревоге, с, не менее |
2 |
|
Степень защиты оболочки |
IP54 |
|
Диапазон углов поворота оптического узла: - по вертикали, о - по горизонтали, о |
5 90 |
|
Габаритные размеры блока изделия, мм, не более |
Ø225х1500 |
|
Масса изделия в упаковке, кг, не более |
25 |
|
Средний срок службы изделия, лет |
8 |
|
Среднее время наработки на отказ, ч, не менее |
60000 |
|
Вероятность возникновения отказа, приводящего к ложной тревоге, за 1000 ч, ед, не более |
0,01 |
