НАЗНАЧЕНИЕ
Создание систем охранного освещения объектов с функцией контроля режима работы светильника.
КРАТКАЯ ХАРАКТЕРИСТИКА ЭЛЕМЕНТОВ "ХОРС"
АППАРАТНЫЙ БЛОК УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ «ХОРС»
Управление системой охранного освещения периметра:
- формирование групп (участков) одновременно включаемых светильников;
- задание определенного порядка включения светильников (групп);
- интеграция с системами охранной сигнализации для управления участками охранного освещения по сигналам «Тревога».
Мониторинг состояния системы охранного освещения:
- отображение режима работы групп и отдельных светильников на дисплее блока с возможностью выбора группы (светильника) с клавиатуры;
- формирование тревожного сообщения при несанкционированном изменении режима работы светильника (группы) с отображением адреса на дисплее.
КОНТРОЛЛЕР СОСТОЯНИЯ НАГРУЗКИ (КСН) «ХОРС»
Управление состоянием подключенного светильника по команде от аппаратного блока «ХОРС»:
- включение/выключение;
- уменьшение/увеличение яркости свечения.
Передача информации о состоянии подключенного светильника на аппаратный блок «ХОРС».
АРМ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ «ХОРС»
Выполняет функции аппаратного блока «ХОРС» и может применяться совместно с ним, при этом функции формирования участков и задание режимов выполняются с АРМ, а оперативное управление осуществляет аппаратный блок «ХОРС».
Допустимо применение АРМ без аппаратного блока «ХОРС» и для функций формирования участков и задания режимов, и для оперативного управления.

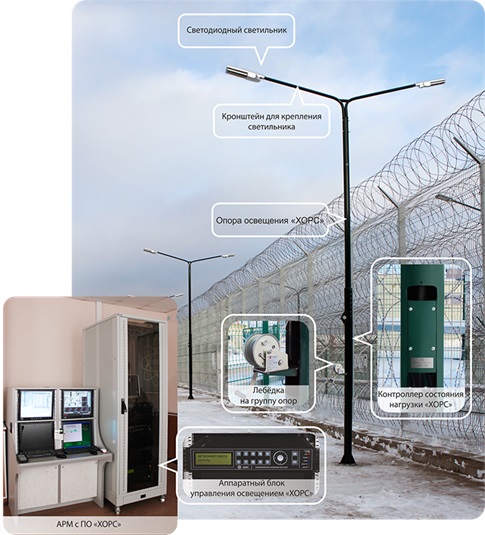

Стационарные или складывающиеся опоры с аппаратным отсеком, конструктивно адаптированным под установку в них контроллеров состояния нагрузки КСН «ХОРС».
Для комплекса «ХОРС» разработаны специализированные опоры освещения современного дизайна двух типов: стационарная опора «ХОРС» и складывающаяся опора «ХОРС-С».
Высота опоры определяется техзаданием Заказчика. Допустимо использование имеющихся опор освещения периметра. При невозможности установки контроллера управления «ХОРС-100» внутрь имеющейся опоры, допускается его установка в участковый шкаф или на стойку заграждения.
ОБЩИЕ ХАРАКТЕРИСТИКИ КОМПЛЕКТНОГО УСТРОЙСТВА
РЕЖИМЫ РАБОТЫ УСТРОЙСТВА «ХОРС»:
1.Режим контроля: включение/выключение светильников осуществляется с ручного пульта управления либо с другого управляющего устройства; комплектное устройство используется только для контроля состояния светильников (групп).
2.Предустановленный (программный) режим, позволяющий задавать алгоритм работы дежурного, охранного освещения объекта с разделением на участки или отдельные светильники.
3.Охранное освещение периметра, интегрированное в КИТСФЗ объекта как внешнее управляемое устройство (по сигналам «Тревога» с участков СОС);
4.Ручной режим управления освещением объекта без выполнения функции контроля состояния светильников.
Параметры системы освещения, обслуживаемой одним аппаратным блоком управления освещением «ХОРС»
Количество контроллеров состояния нагрузки (опор освещения) «ХОРС» |
до 240 |
Максимальная мощность светильника |
3000 Вт |
Максимальная длина периметра с управляемой системой освещения (при расстоянии между опорами 20 м) |
до 5000 м |
Максимальное расстояние между контроллерами состояния нагрузки |
1200 м |
Самоконтроль состояния комплекса «ХОРС»
- Обнаружение неисправности линии связи RS485: короткого замыкания, обрывов и помех;
- Обнаружение неисправности в работе светильника и групп светодиодов в светильнике;
- Предупреждение о наличии высокого напряжения в системе освещения при проведении профилактических или ремонтных работ.
Варианты подключения питания контроллеров управления нагрузкой комплекса «ХОРС»
- Автономное питание контроллеров КСН «ХОРС» (обеспечивает постоянный контроль и управление системой). Напряжение питания 12-24 В постоянного тока.
- Без автономного питания блоков нагрузки (работа контроллеров запускается при включении питания светильников).
- Напряжение питания от 187 до 242 В частотой (50± 1) Гц, однофазное (от магистрального кабеля питания светильников).
Опоры освещения
- Специализированные нескладывающиеся опоры «ХОРС»
- Специализированные складывающиеся опоры «ХОРС-С»
- Имеющиеся на объекте опоры освещения
Электромагнитная совместимость
Соответствует требованиям ГОСТ Р 50746-2000 п. 4, для II группы исполнения, критерий качества функционирования не ниже «В».
Температурный диапазон
от -60° C до +50° C
Срок службы
не менее 10 лет
Подробнее о комплексе «ХОРС»>>
