Комплекс предназначен для обнаружения попыток разрушения или деформации металлических заградительных конструкций: оконных решеток, ставень, дверей, ворот и т.п.).
Принцип действия комплекса.

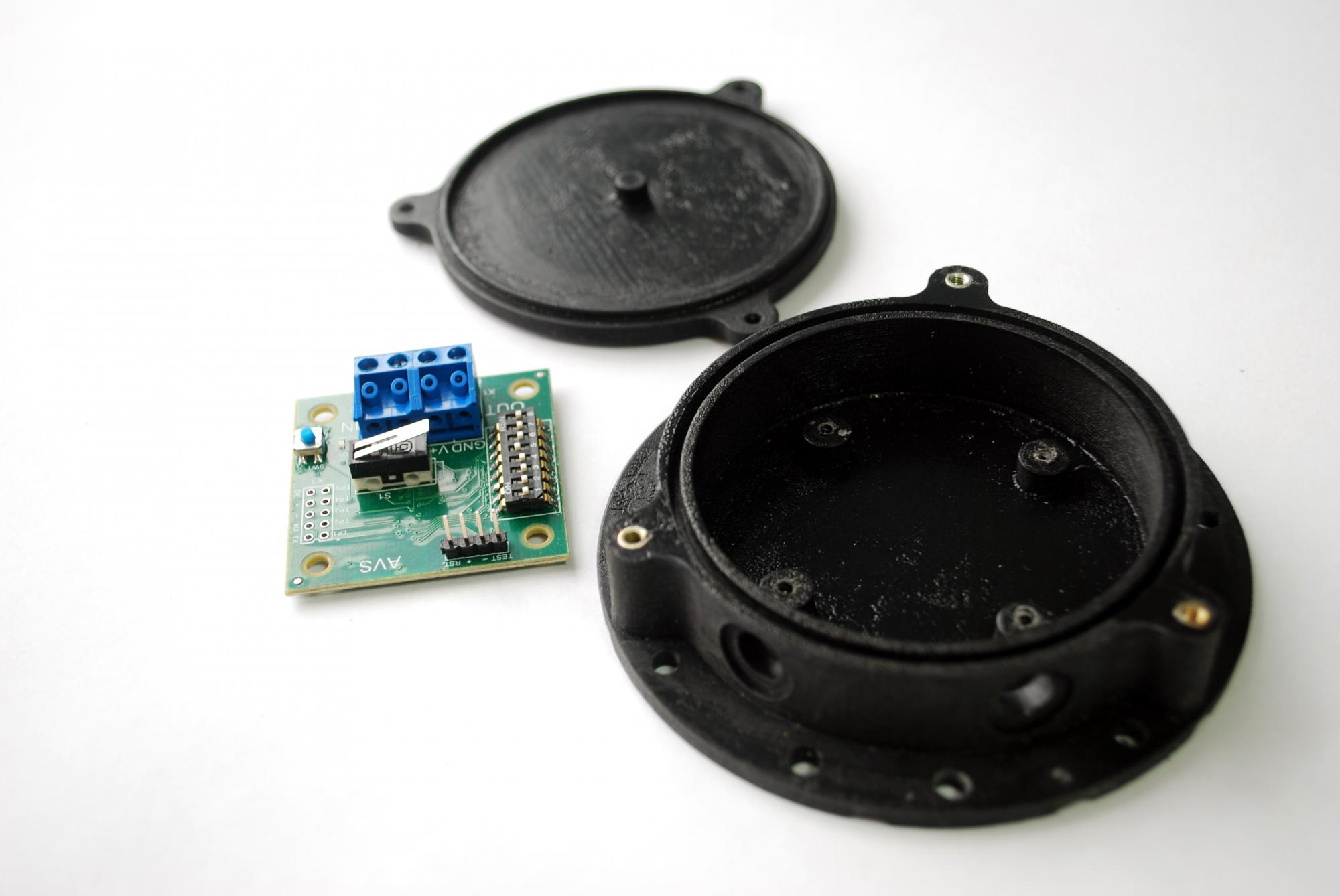

На оконные решетки (или другие конструкции) крепятся вибрационные датчики (ВД) . Датчики подключаются к блоку обработки сигнала (БОС). БОС выполнен на базе контроллера серии «МУРЕНА». Этот контроллер изготовлен из современных комплектующих изделий, уже отработан в серийном производстве, надежен при работе в экстремальных условиях.
К блоку обработки сигналов может быть подключено до 48 датчиков, с различными адресами.
При обнаружении вибрации решетки (или другой конструкции), датчик начинает передавать сигнал тревоги. БОС определяет номер входа и номер датчика, находящегося в тревожном состоянии. По интерфейсу RS485 сообщение об этом событии передается на компьютер пульта охраны.
Особенности:
· Комплекс, с четырехканальным блоком обработки сигналов, обеспечивает совместное функционирование до 48 датчиков и дифференцированный прием тревожных сообщений от каждого из датчиков
· Максимальная площадь охраняемой комплексом поверхности не менее 192 м2 (охраняемая площадь одного вибрационного датчика не менее 4 м2)
· Вся информация с вибрационных датчиков обрабатывается и передается по интерфейсу RS-485 на пост охраны.
· Каждый датчик на одном канале имеет свой индивидуальный адрес.
· В комплект входит программное обеспечение, с помощью которого можно получить полную информацию о состоянии комплекса и провести его настройку и тестирование.
· Настройка комплекса производится с помощью специального прибора настройки на базе ноутбука или с помощью компьютера по интерфейсу RS-485. Прибор настройки и компьютер подключаются к изделию через преобразователь интерфейса RS-485/USB.
· Комплекс предназначен для непрерывной круглосуточной работы в условиях открытого пространства в диапазоне температур от минус 40 до плюс 65°С.
· Диапазон рабочих напряжений 12 … 36 В
