НАЗНАЧЕНИЕ:
Охрана периметра особо важных объектов – создание инженерно-технического рубежа охраны с нелетальным электрошоковым воздействием.
СОСТАВ СИСТЕМЫ:
1. Защитное электрошоковое устройство ЗЭШУ «МОЛНИЯ-К.212» (ЗЭШУ)
Назначение:
- Выработка импульсов высокого напряжения на электризуемое заграждение на участке охраны периметра.
- Подача предупредительных сигналов речевого и светового оповещения в течение всего времени наличия высокого напряжения на электризуемом заграждении на участке охраны периметра.
- Интеграция с системой охранной сигнализации (СОС) на участке охраны периметра: - включение высокого напряжения по сигналу Тревога от контроллера СОС; - передача на контроллер сигнала «Тревога» при включении высокого напряжения.
- Функция обнаружения при попытках нейтрализации высокого напряжения на электризуемом заграждении.

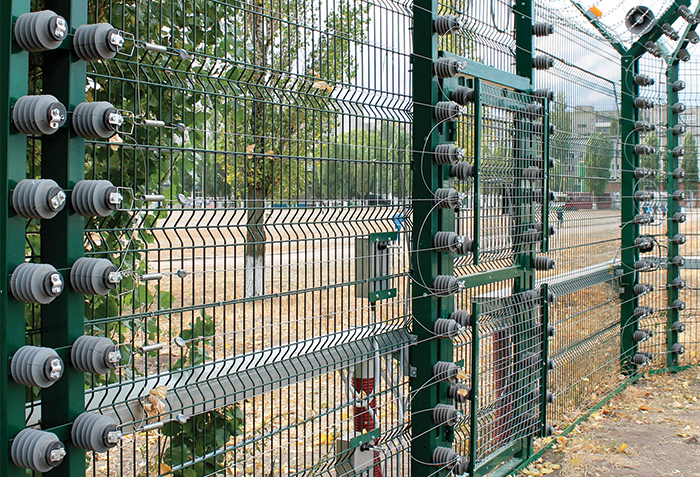

2. Электризуемое заграждение
Назначение:
Инженерный барьер с функцией нелетального электрошокового воздействия, оказывает морально-психологическое воздействие на нарушителя, вызывающее нежелание продолжать проникновение.
3. АРМ «СОНЭВ «МОЛНИЯ» с программным обеспечением ПО «СОНЭВ «МОЛНИЯ»
Назначение:
- Задание режимов работы и контроль состояния ЗЭШУ на участках охраны периметра;
- оперативное управление параметрами ЗЭШУ на участках охраны периметра;
- включение/выключение высокого напряжения на участке охраны периметра;
- аварийное отключение высокого напряжения на участках охраны периметра.
ОБЩИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ
1.Режимы включения импульсов высокого напряжения
- Присутствуют постоянно при подаче питания на ЗЭШУ.
- Включаются автоматически по сигналу «Тревога» на рубеже (рубежах) охраны участка периметра.
- Включаются вручную по команде оператора.
2.Длина охраняемого одним ЗЭШУ «Молния» участка в зависимости от высоты электризуемого заграждения
Высота заграждения: |
Длина участка: |
свыше 3,6 м |
до 400 м |
2,0 – 3,5 м |
до 800 м |
на козырьковом заграждении |
до 1200 м |
3.Функция обнаружения при попытках нейтрализации высокого напряжения на электризуемом заграждении
Выработка ЗЭШУ сигнала «Тревога» при попытках нарушителя нейтрализовать действие высокого напряжения:
- при коротком замыкании проволок электризуемого заграждения;
- при заземлении любой проволоки электризуемого заграждения;
- при обрыве любой проволоки электризуемого заграждения.
4.Самоконтроль состояния ЗЭШУ:
Выработка сигнала «Неисправность»:
- при пропадании высокого напряжения на участке электризуемого заграждения;
- при аварии системы речевого или светового оповещения;
- при обрыве любого соединительного кабеля из комплекта ЗЭШУ.
5.Предупреждение о наличии высокого напряжения на электризуемом заграждении:
- Выдача продолжительного сигнала «Тревога» при наличии импульсов высокого напряжения на электризуемом заграждении.
- Речевое и световое оповещение на участке при наличии высокого напряжения на электризуемом заграждении.
- Предупреждающие таблички на полотне заграждения: «Опасно. Высокое напряжение».
6.Параметры импульсов высокого напряжения:
30 импульсов амплитудой 47 кВ в течение 3 с, затем пауза 1 с
7.Напряжение питания ЗЭШУ:
- От 187 до 242 В частотой (50 ± 1) Гц, однофазное.
- Питание высоковольтных блоков – напряжение 24 В переменного тока от трансформаторов в шкафу участковом.
8.Электромагнитная совместимость
Соответствует требованиям ГОСТ Р 50746-2000 п. 4, для II группы исполнения, критерий качества функционирования не ниже «В».
9.Температурный диапазон
от -50° C до +50° C
10.Срок службы
не менее 10 лет
11.Обслуживание
периодический осмотр
12.Интеграция с существующими системами охранной сигнализации
Интегрируется с контроллерами СОС периметра:
- как внешнее управляемое устройство (по сигналам «Тревога» участка СОС);
- как техническое средство обнаружения (сигналы «Тревога ВН», «Тревога» и «Неисправность»).
13.Требования к электризуемому заграждению:
- Любое имеющееся на рубеже охраны периметра заграждение без ограничений по его типу и высоте.
- Специализированное инженерное заграждение «МОЛНИЯ-3,9-К-АШ» – обеспечивает наиболее эффективную работу системы.
14.Поражающие элементы
Ряды проволочных электризуемых элементов из холоднокатаной оцинкованной проволоки диаметром 2,5 мм с шагом не более 200 мм по высоте заграждения.
15.Отображение тревоги
На АРМ СОНЭВ «МОЛНИЯ» или/и АРМ системы охранной сигнализации (СОС) периметра.
