Характеристики
Характеристики
—

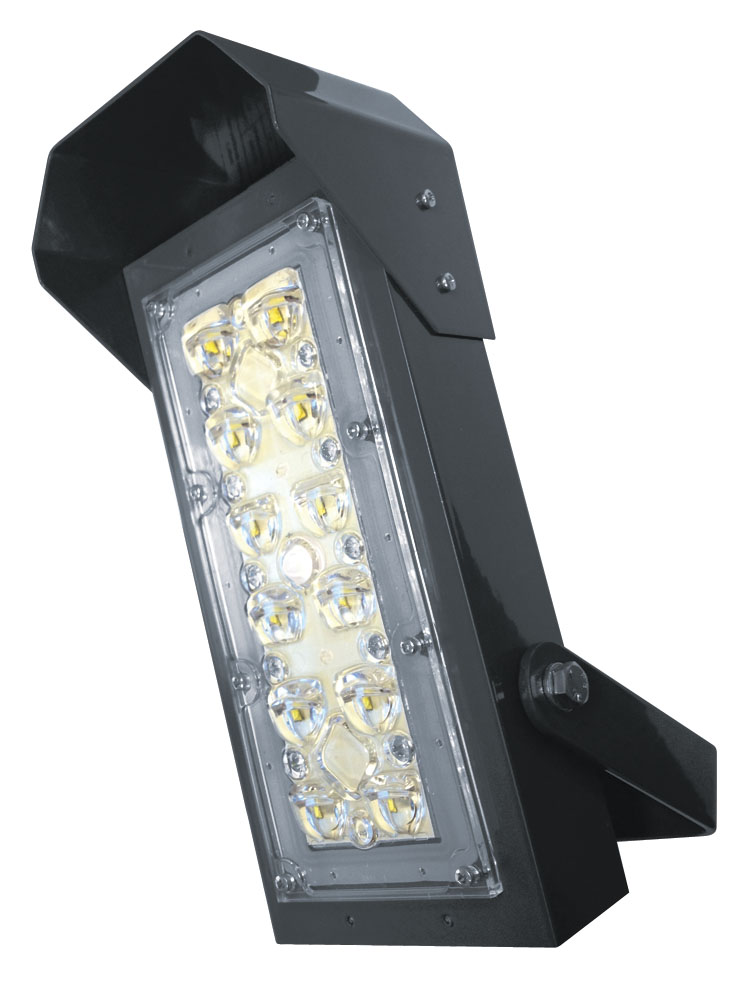

Осветитель белого света.
Угол излучения - 140х60°
Технические характеристики
Осветитель белого света ПИК 10 ВС - 140 - 220 предназначен для освещения территории, прилегающей к охраняемому объекту. Технические требования к прожектору разработаны совместно с компанией "Системы ограждений" - производителем систем ограждения FENSYS.
Светотехнические параметры рассчитаны исходя из необходимости установки осветителя на столбах ограждения, высотой от 2м до 5м Диаграмма направленности светового потока сформирована вторичной оптикой и обеспечивает освещение прилегающей зоны в виде световой полосы равномерной освещённости, ширина и длина которой зависят от высоты установки и угла наклона осветителя.
Сведены к минимуму потери на освещение пространства вне наблюдаемого участка.
При недостаточном уровне освещенности, создаваемом Осветителем ПИК 10ВС 140-220, или в случае, если планируемая высота установки Осветителя 5 и более метров, возможно применение Осветителя ПИК10ВС 140-220 - 2, световой поток которого в 2 раза выше.
Осветитель ПИК 10 ВС - 140 - 220 - 2
Схема расположения освещаемых областей при установке осветителя на столбы ограждения высотой 3 метра

Освещаемая область 1 - область с уровнем освещённости 20Люкс и более
Освещаемая область 2 - область с уровнем освещённости от 10 до 20Люкс
Освещаемая область 3 - область с уровнем освещённости от 5 до 10 Люкс
Рекомендуемые интервалы установки:
Конструкция:
Прибор состоит из осветительного блока, установленного на корпусе - радиаторе и отсека, в котором установлен источник питания - драйвер, обеспечивающий постоянную мощность вне зависимости от степени разогрева светодиодов, внешней температуры и входного напряжения. Работоспособность обеспечивается при значительных перепадах напряжения питания на подводящих проводах (от 90 до 260В).
Осветительный блок состоит из светодиодов белого спектра излучения производства CREE, CША. Диаграмма направленности формируется путём применения вторичной оптики. Применяемый оптический полимер устойчив к УФ излучению и высоким температурам окружающей среды. Высокая пропускная и концентрирующая способность оптики сохраняется на протяжении всего срока эксплуатации прибора.
Технические характеристики
Схема установки прожектора на насадках ограждения типа FENSYS
(насадки I - типа и L - типа)

Угол излучения - 140х60°
Технические характеристики
Осветитель белого света ПИК 10 ВС - 140 - 220 предназначен для освещения территории, прилегающей к охраняемому объекту. Технические требования к прожектору разработаны совместно с компанией "Системы ограждений" - производителем систем ограждения FENSYS.
Светотехнические параметры рассчитаны исходя из необходимости установки осветителя на столбах ограждения, высотой от 2м до 5м Диаграмма направленности светового потока сформирована вторичной оптикой и обеспечивает освещение прилегающей зоны в виде световой полосы равномерной освещённости, ширина и длина которой зависят от высоты установки и угла наклона осветителя.
Сведены к минимуму потери на освещение пространства вне наблюдаемого участка.
При недостаточном уровне освещенности, создаваемом Осветителем ПИК 10ВС 140-220, или в случае, если планируемая высота установки Осветителя 5 и более метров, возможно применение Осветителя ПИК10ВС 140-220 - 2, световой поток которого в 2 раза выше.
Осветитель ПИК 10 ВС - 140 - 220 - 2
Схема расположения освещаемых областей при установке осветителя на столбы ограждения высотой 3 метра

Освещаемая область 1 - область с уровнем освещённости 20Люкс и более
Освещаемая область 2 - область с уровнем освещённости от 10 до 20Люкс
Освещаемая область 3 - область с уровнем освещённости от 5 до 10 Люкс
Рекомендуемые интервалы установки:
Высота установки прожектора | Оптимальный интервал установки |
2 метра 50 см | 12 метров |
3 метра | от 12 до 16 метров |
5 метров | от 18 до 20 метров |
Конструкция:
Прибор состоит из осветительного блока, установленного на корпусе - радиаторе и отсека, в котором установлен источник питания - драйвер, обеспечивающий постоянную мощность вне зависимости от степени разогрева светодиодов, внешней температуры и входного напряжения. Работоспособность обеспечивается при значительных перепадах напряжения питания на подводящих проводах (от 90 до 260В).
Осветительный блок состоит из светодиодов белого спектра излучения производства CREE, CША. Диаграмма направленности формируется путём применения вторичной оптики. Применяемый оптический полимер устойчив к УФ излучению и высоким температурам окружающей среды. Высокая пропускная и концентрирующая способность оптики сохраняется на протяжении всего срока эксплуатации прибора.
Технические характеристики
Угол излучения | 140x60°, симметричная диаграмма с двумя максимумами излучения |
Световой поток: | 3000лм |
Цветовая температура |
от 4500 - 5000К (нейтральный белый) |
Срок службы | 50 000 часов при снижении мощности излучения не более, чем на 25% |
Напряжение питания: | от 90 д 260В |
Потребляемая мощность | 32Вт |
Климатическое исполнение | от - 40 до + 40°С |
Степень защиты | IP 66 |
Габаритные размеры, мм, с учётом козырька | 230x115x73 |
Масса | 1 300 грамм |
Покраска |
RAL 7040, полуматовый (серый цвет) |
Схема установки прожектора на насадках ограждения типа FENSYS
(насадки I - типа и L - типа)
