Светильник светодиодный
консольного типа крепления
Технические характеристики:

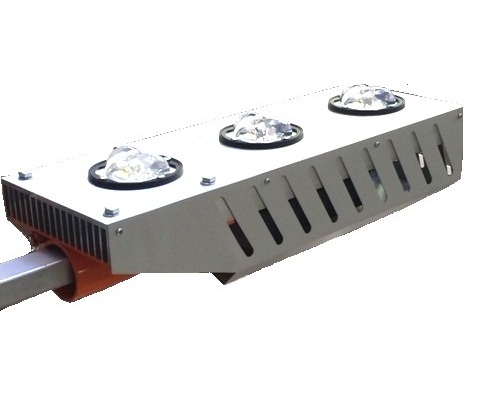

Светильник светодиодный консольного типа крепления ПИК 10ВС-15000
Источником света являются мощные светодиодные матрицы белого спектра излучения производства фирмы CREE, на которых установлена герметичная концентрирующая вторичная оптика оригинальной конструкции.
Линзы формируют уникальную диаграмму направленности светового потока, который обеспечивает освещение (в пределах 1лк) участка горизонтальной поверхности размером 35х20м (при установке светильника на высоте от 4 до 9 метров, под углом 40-45° ). Корпус светильника выполнен из сплава алюминия и окрашен порошковой краской (RAL7035).
Рис. 3 Диаграмма направленности светового потока
Рис. 4 Диаграмма распределения света в фиктивных цветах. Высота 6 метров, один светильник.
Освещаемая зона в пределах 1лк: 35х20м
Рис.5 Диаграмма распределения света в фиктивных цветах. Высота 6 метров, два светильника,
расстояние между светильниками (столбами) 20 метров
Освещаемая зона в пределах 1лк: 55х20м
Технические характеристики:
Внешнее подключение-трехжильным сетевым кабелем max Ø 8мм (фаза, нейтраль, заземление)
Узел крепления: внутренний диаметр трубы - 54мм.
консольного типа крепления
Технические характеристики:
Светильник светодиодный консольного типа крепления ПИК 10ВС-15000
Источником света являются мощные светодиодные матрицы белого спектра излучения производства фирмы CREE, на которых установлена герметичная концентрирующая вторичная оптика оригинальной конструкции.
Линзы формируют уникальную диаграмму направленности светового потока, который обеспечивает освещение (в пределах 1лк) участка горизонтальной поверхности размером 35х20м (при установке светильника на высоте от 4 до 9 метров, под углом 40-45° ). Корпус светильника выполнен из сплава алюминия и окрашен порошковой краской (RAL7035).
Рис. 3 Диаграмма направленности светового потока
Рис. 4 Диаграмма распределения света в фиктивных цветах. Высота 6 метров, один светильник.
Освещаемая зона в пределах 1лк: 35х20м
Рис.5 Диаграмма распределения света в фиктивных цветах. Высота 6 метров, два светильника,
расстояние между светильниками (столбами) 20 метров
Освещаемая зона в пределах 1лк: 55х20м
Технические характеристики:
Наименование параметра | Ед. изм. | Значение параметра |
Световой поток | лм | 15000 |
Угол излучения | град | 150х60 |
Цветовая температура | К | 4000 |
Срок службы | час |
50 000 при снижении мощности излучения не более, чем на 25 % |
Напряжение питания (АС) | В | 90-300 |
Потребляемая мощность | Вт | 175 |
Рабочие температуры | С° | от - 40 до + 40 |
Степень защиты | IP | IP66 |
Габаритные размеры | мм | 500х172х110 |
Масса | гр | 6500 |
Кабельные вводы металлические, внутренняя коммутация- жаростойким кабелем (+105 С°) |
Внешнее подключение-трехжильным сетевым кабелем max Ø 8мм (фаза, нейтраль, заземление)
Узел крепления: внутренний диаметр трубы - 54мм.
