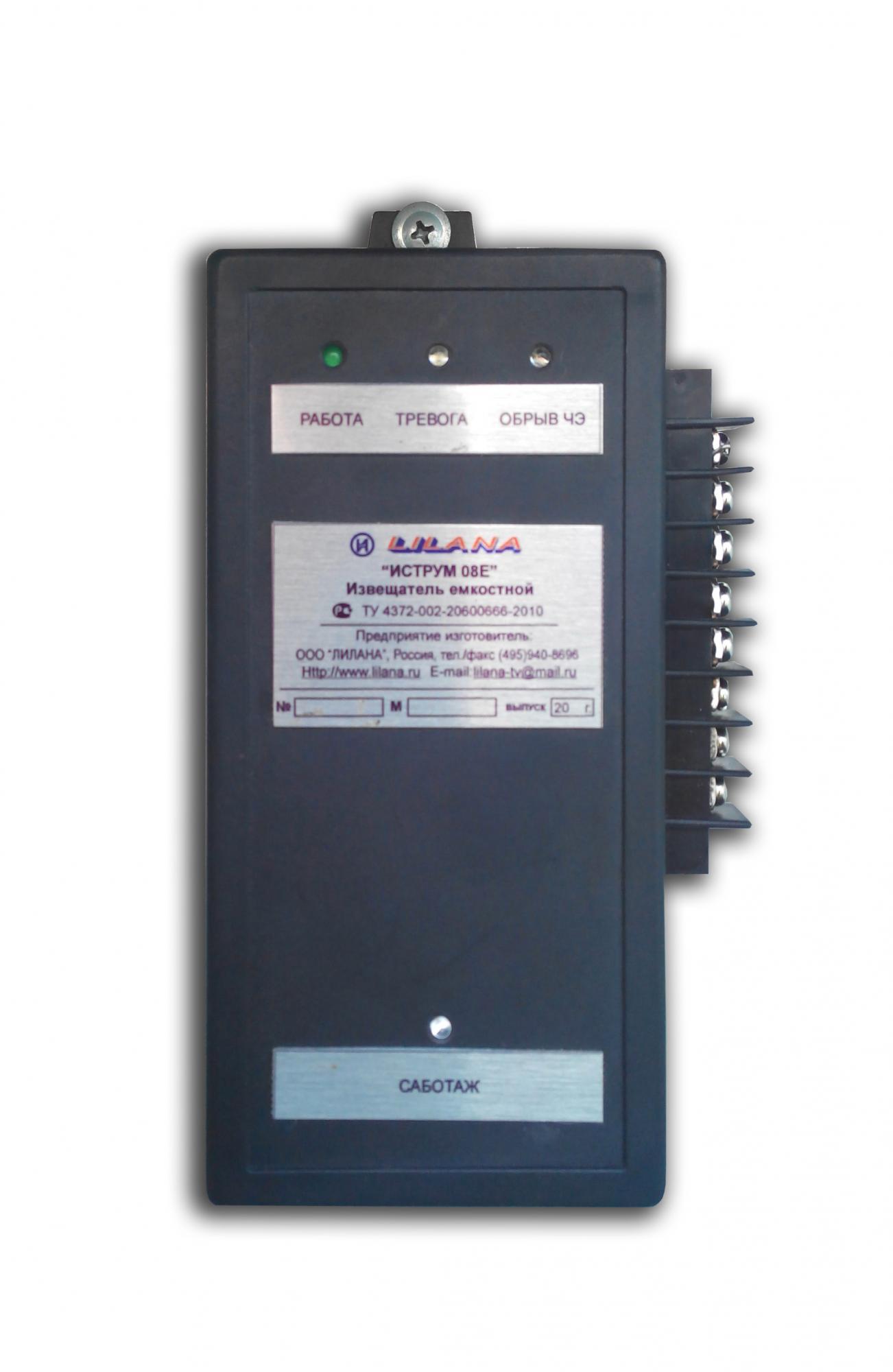

«ИСТрУМ-08Е»
Извещатель сигналов тревоги, универсальный, малогабаритный «ИСТрУМ – 08Е» ёмкостной системы обнаружения нарушителя с цифровым способом преобразования сигнала ЧЭ (Чувствительного элемента) в сигналы извещения. Предназначен для обнаружения факта нарушения на охраняемом объекте совместно с ЧЭ при приближении нарушителя к ЧЭ, при соприкосновении с ним или в случае подкопа, или пролаза под ЧЭ в виде заграждения. Оптимально подходит для охраны периметров объектов с высокой вибрационной помеховой составляющей, протяженных и ломанных участков местности, проемов окон, дверей, зданий, сейфов и иных объектов. В качестве чувствительного элемента емкостного датчика могут быть любые токопроводящие элементы, изолированные от земли, такие как решетки, сварные сетчатые ограждения, металлические кованые ограды, металлические заборы из профлиста, сетки из АКЛ и другие элементы.
Отличительные особенности от аналогов.
- Извещатель имеет автоматическую подстройку чувствительности к изменению окружающей среды (температуры, влажности, выпадению осадков), а также автоматическую настройку при подключении чувствительного элемента ёмкостью до 30000 pF, поэтому у прибора нет наружных элементов подстроки и настройки, что значительно упрощает эксплуатацию извещателя.
- Извещатель не принимает электромагнитных помех от высоковольтных линий электропередач (ЛЭП) до100 кВ при удалении ЧЭ от ЛЭП от 20 метров и при напряжении от100 кВ. до 500 кВ. при удалении ЧЭ от 50 метров, при этом, ЧЭ может располагаться под любым углом к ЛЭП.
- Извещатель не формирует сигнала тревоги в случае приёма чувствительным элементом (ЧЭ) электрических разрядов (например, грозовых разрядов). Имеет внутреннюю трёхступенчатую защиту от них и дополнительно, где повышена вероятность грозовых разрядов, радио, ЛЭП и радиолокационных помех, снабжается четвёртым средством защиты в виде отдельного блока грозозащиты и радиопомех при этом полностью сохраняет свою работоспособность.
- Извещатель обладает информационным индикатором обрыва контакта с ЧЭ.
- Извещатель обладает информационным индикатором и выходом реле режима «Саботаж» регистрирующим попытку подстроиться под емкость ЧЭ или навести помеху на ЧЭ.
- Подключение извещателя к ЧЭ допускается в любом удобном месте, вначале, в середине или в конце, так как не имеет уравнительных плеч и может быть как двух фланговым, так и одно фланговым.
- Данные характеристики достигнуты за счет нового цифрового способа формирования и обработки сигнала тревожного извещения.
Извещатель формирует и выдает тревожные сигналы в случае:
- напряжение питания прибора отсутствует или снизилось ниже установленного для нормальной работы уровня;
- произошла попытка проникновения путем перелаза, подкопа, разрушения ЧЭ;
- произошла попытка подстроиться под емкость ЧЭ или навести электрическую или радиопомеху;
- все тревожные сигналы на выходах имеют оптоэлектронные реле, что обеспечивает использование его как индивидуального средства охраны, так и совместно с любыми средствами приема и обработки информации на пункт контроля и управления.
Основные технические характеристики:
потребляемая мощность при напряжении 12В |
0,06Вт в дежурном режиме и 0,096Вт в режиме тревожной звуковой и световой сигнализации |
Ток покоя |
Не более 5 мА при 12В и 5,5 мА при 26В |
Ток в режиме тревоги |
Не более 6 мА |
Напряжение питания |
от 6,2В до 27 В |
Максимальная емкость ЧЭ |
До 40 000 pF |
Диапазон рабочих температур |
-40…+55С |
Влажность |
До 98% при температуре 25С (без конденсата) |
Период автоматической подстройки |
Каждые 10-15 секунд |
Масса прибора |
250гр. |
Габариты |
145х75х40мм |
прибор изготавливается в |
пластмассовом или металлическом корпусе |
