Применяются для охраны отдельных участков периметра, где применение двухпозиционных извещателей затруднено или невозможно, например: тупиков, болотистых участков, оврагов, переходов коммуникаций через ограждение, складских площадок, тоннелей, эстакад, путепроводов и т.п.
Принцип действия: извещатель имеет один электронный блок, в котором расположено приемо-передающее устройство. Передатчик извещателя излучает линейно-частотно модулированный радиоволновый сигнал. Приемник извещателя фиксирует уровень отраженного сигнала. При появлении движущихся объектов в зоне обнаружения приемник регистрирует изменения отраженного сигнала, обусловленного доплеровским эффектом, и формирует тревогу.
Настройка извещателей может производиться:
- органами ручной регулировки, расположенными непосредственно на извещателе;
- с помощью ноутбука (ОС Windows) по интерфейсу USB на месте установки извещателя;
- с помощью планшета или смартфона (ОС Android) по беспроводному интерфейсу Blutooth;
- удаленно с поста охраны по интерфейсу RS-485.
Специализированное программное обеспечение позволяет упростить пуско-наладку извещателей, а главное, обеспечивает правильную настройку их параметров.
Деление зоны обнаружения на 12 подзон позволяет производить настройки чувствительности каждой из них в отдельности. В каждой подзоне устанавливаются свои усиления сигнала и уровни порогов, что позволяет адаптировать извещатель под конкретную помеховую обстановку на участке.
Выравнивание чувствительности по всей длине зоны обнаружения позволяет четко определить ее границы и увеличить помехоустойчивость к движению людей и транспорта вне зоны обнаружения. Это является основным и самым существенным отличием извещателей с ЛЧМ от обычных доплеровских извещателей.
Извещатели выпускаются двух модификаций с частотой излучения 9,5 ГГц и 24 ГГц.
В извещателях предусмотрена возможность отключения любой или нескольких подзон. Отключая их, можно организовать зоны «санкционированных» проходов на охраняемом участке для свободного перемещения людей, направляющихся через проходную и свободного проезда транспорта через ворота. Для повышения помехоустойчивости рекомендуется отключение не нужных подзон.

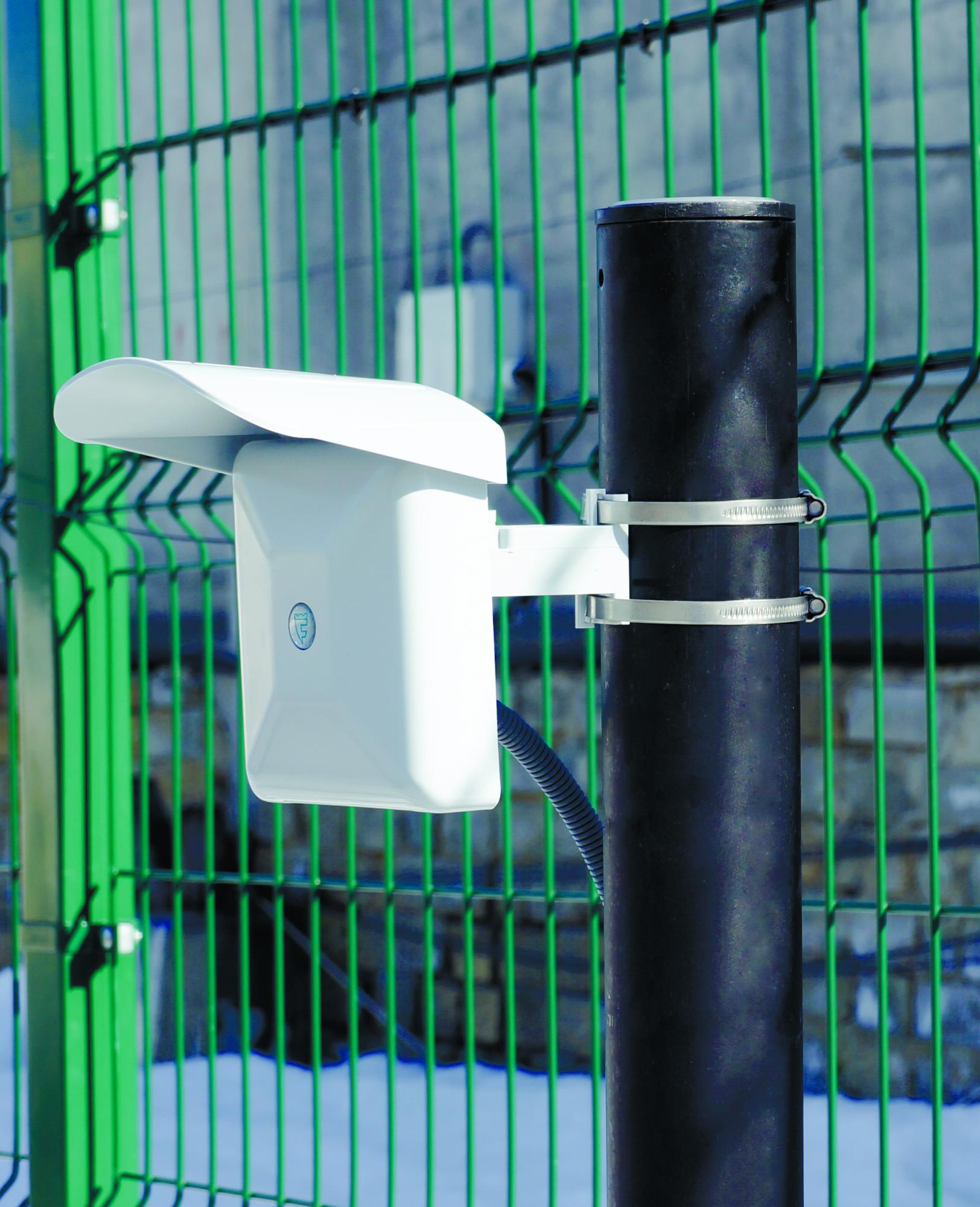

Отключение первой подзоны повышает помехоустойчивость к дождю, снегу, туману, молниям, мелким животным и растительности. При эксплуатации извещателей на улице, для уменьшения влияния атмосферных осадков, следует использовать защитный козырек.
Извещатели ЗЕБРА имеют 5 частотных литер, что исключает взаимное влияние от соседних извещателей. Это позволяет использовать извещатели в непосредственной близости друг от друга, например в ангарах, складских помещениях и т.п.
Для исключения саботажного экранирования листом металла или другой отражающей поверхностью в извещателях имеется функция «Антимаскинг».
Во взрывоопасных зонах применяется взрывозащищенное исполнение извещателей, обеспечиваемое видом взрывозащиты «искробезопасная электрическая цепь i».
Извещатели совместимы со многими современными интегрированными системами охраны и популярными приемно-контрольными панелями.
Технические характеристики извещателей отвечают мировым требованиям, поэтому пользуются спросом и эксплуатируются во многих странах мира.
Извещатели интегрированы по интерфейсу RS-485 в следующие системы:
- комплекс периметровой охранной сигнализации FORTEZA-Комплекс (Охранная техника);
- интегрированная система безопасности Интеллект (ITV-group);
- аппаратно-программный комплекс безопасности Bastion 2 (ЕС-пром);
- программная платформа мониторинга и управления Alphalogic (Alphaopen).
Характеристики |
ЗЕБРА-60 (объем) |
ЗЕБРА-60 (штора) |
ЗЕБРА-60 (веер) |
ЗЕБРА-30 |
СП4У60 (объем) |
СП4У60 (штора) |
СП4У60 (веер) |
||
Рабочая частота |
9,200 ÷ 9,600 ГГц |
|||
Длина зоны обнаружения |
60 м |
60 м |
60 м |
30 м |
Ширина зоны обнаружения |
15 м |
2 м |
25 м |
8 м |
Высота зоны обнаружения (в свободном пространстве) |
15 м |
25 м |
2 м |
8 м |
Количество литер |
5 |
|||
Напряжение питания |
12...30 В |
|||
Ток потребления |
0,035 А при 24 В |
|||
Вероятность обнаружения |
не менее 0,98 |
|||
Рабочая температура |
минус 50...+85 °С |
|||
Тревожный выход |
контакты реле |
|||
Интерфейсы |
RS-485 и USB |
|||
Размеры |
210х135х75 мм |
140х122х70 мм |
||
Вес |
1,15 кг |
0,4 кг |
Характеристики |
ЗЕБРА-84(24) |
ЗЕБРА-60(24) |
ЗЕБРА-30(24) (объем) |
ЗЕБРА-30(24) (штора) |
ЗЕБРА-30(24) (веер) |
Рабочая частота |
24,05 ÷ 24,25 ГГц |
||||
Длина зоны обнаружения |
84 м |
60 м |
30 м |
30 м |
30 м |
Ширина зоны обнаружения |
1 м |
1 м |
12 м |
2 м |
40 м |
