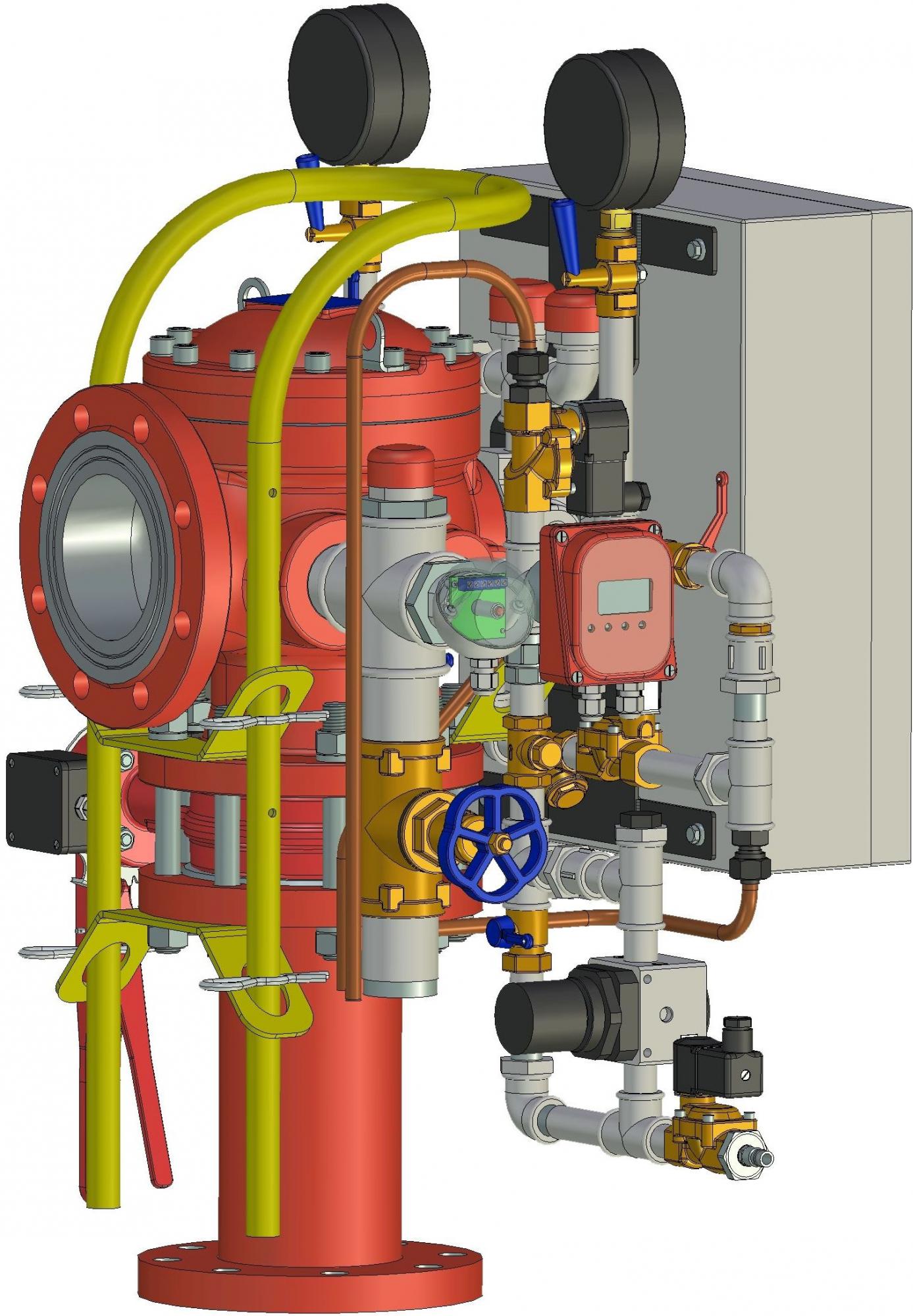

Контрольно-пусковой узел управления "Спринт-100(150)"

Контрольно-пусковой узел управления "Спринт-100(150)" (КПУУ) предназначен для создания автоматических спринклерных установок водяного и пенного пожаротушения с контролем автоматического пуска.

Области (объекты) применения: жилые и офисные помещения, торговые центры и гипермаркеты, неотапливаемые склады, погрузочные ангары, неотапливаемые стоянки автомобилей, склады с высотным складированием, помещения с низкими потолками, общежития, специализированные лечебные учреждения, тюрьмы, отели, библиотеки, архивы, исторические и архитектурные памятники, театры, кинозалы, объекты энергетики, морозильные камеры, объекты метрополитена, объекты размещенные в горных выработках и др.

Основными компонентами КПУУ являются: клапан мембранный универсальный КСД типа КМУ, шкаф контроля управления запуском ШКУЗ, устройство дозированной подачи воздуха УДП, компрессор (в комплект поставки не входит), электроклапан сброса пневматического давления, эксгаустер (количество определяется при проектировании системы, в обязательный комплект поставки не входит), сигнализатор давления цифровой "Стресс", дисковый затвор с контролем положения, манометры, устройство контроля уровня жидкости и др.

С помощью воздушного давления находящегося в трубопроводе КПУУ сигнализирует срабатывание (повреждение) спринклерного оросителя или трубопровода, а в случае возникновения пожара производит подачу огнетущащего вещества (ОТВ). КПУУ постоянно производит контроль целостности цепей с выдачей необходимых исходных сигналов для управления установкой пожаротушения. КПУУ обеспечивает повышенную защиту от ложных срабатываний в случае нарушения целостности питающих и расределительных трубопроводов и спринклерных оросителей. КПУУ может работать по следующим алгоритмам:

• предварительного действия;
• предварительного действия с контролем пуска;
• двойного контроля пуска.

КПУУ при работе по алгоритму предварительного действия обеспечивает заполнение питающих и распределительных трубопроводов огнетушащим веществом после срабатывания пожарных извещателей или спринклерного оросителя, в алгоритме предварительного действия с контролем пуска - после срабатывания пожарных извещателей, в алгоритме двойного контроля пуска - после срабатывания пожарных извещателей и хотя бы одного спринклерного оросителя.

Функциональные возможности и особенности

• Высокое быстродействие и повышенная защита от протечек питающего трубопровода, от ложных срабатываний спринклерных оросителей с помощью специальных алгоритмов контроля АУП в самых разнообразных условиях эксплуатации.
• Контролирует исправность установки, сигнализирует о повреждении трубопровода, о срабатывании спринклерных оросителей, в случае возникновения пожара производит сброс воздуха, осуществляет подачу огнетушащего вещества и контролирует его прохождение.
• Контролирует давление на входе и выходе, состояние запорного органа и наличие протечек клапана, цепи запуска и выдает необходимые сигналы для управления установкой пожаротушения.
• Наличие эксгаустера и дифференциального сигнализатора давления позволяет использовать «Спринт» с трубопроводами практически неограниченной вместимости (до 20 м³) и существенно снизить инерционность установки (не более 180с).
• Питание от сети переменного тока напряжением 220 B либо от встроенного аккумулятора(12 В, 2,3 A∙ч.)
• Применение КПУУ «Спринт» с эксгаустерами и СДЦ «Стресс» в воздушных системах позволяет использовать практически неограниченный объем трубопровода, что является преимуществом перед обычными воздушными системами.
• КПУУ «Спринт» может устанавливаться на объектах, где существует вероятность механического повреждения трубопровода или спринклерного оросителя (производственные помещения, военные объекты, нефтехимические объекты, морозильные камеры и т.д.).
