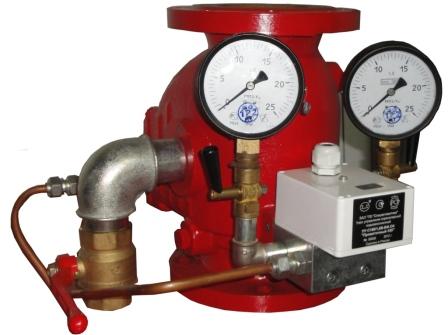

Спринклерный водозаполненный узел управления "Прямоточный" предназначен для универсального функционирования в спринклерных установках для пенного и водного тушения пожара. Узёл выполняет подачу вещества для тушения пожара в стандартных установках автоматического типа при минимальной температуре воздуха +4ºС и выше. Также узел подаёт сигнал для создания спускающего импульса на управление элементами системы автоматического пожаротушения. Узел управления снабжён электронным таймером с функцией программирования и установкой времени задержки сигнала о срабатывании узла управления на 4,8,12,16 с.;
Узел создан для функционирования в условиях положительных температур (+5º и выше).
Механизм работы
При срабатывании спринклерного оросителя давление в распределительном трубопроводе и в полости над затвором снижается, жидкость под высоким давлением во входном отверстии клапана открывает затвор, и её часть движется по кольцевой канавке седла и под давлением поступает в сигнальное отверстие, далее по трубопроводу стекает в дренаж. На пути стока жидкости в трубопроводе установлен компенсатор, создающий дополнительное сопротивление жидкости и обеспечивающий необходимое давление для срабатывания сигнализаторов давления. Датчики уровня давления подают сигналы для управления насосом и на пульт центрального наблюдения, узел управления переходит в рабочий режим.
Функциональные характеристики и особенности
- Исключение выдачи неправильных сигналов при резких колебаниях давления в системе водоснабжения.
- Подача электросигнала для управления насосом и на пульт центрального наблюдения.
- Обслуживание узла без демонтажа из системы пожаротушения.
- Самые современные материалы и продвинутые технологии в области автоматизации пожаротушения.
