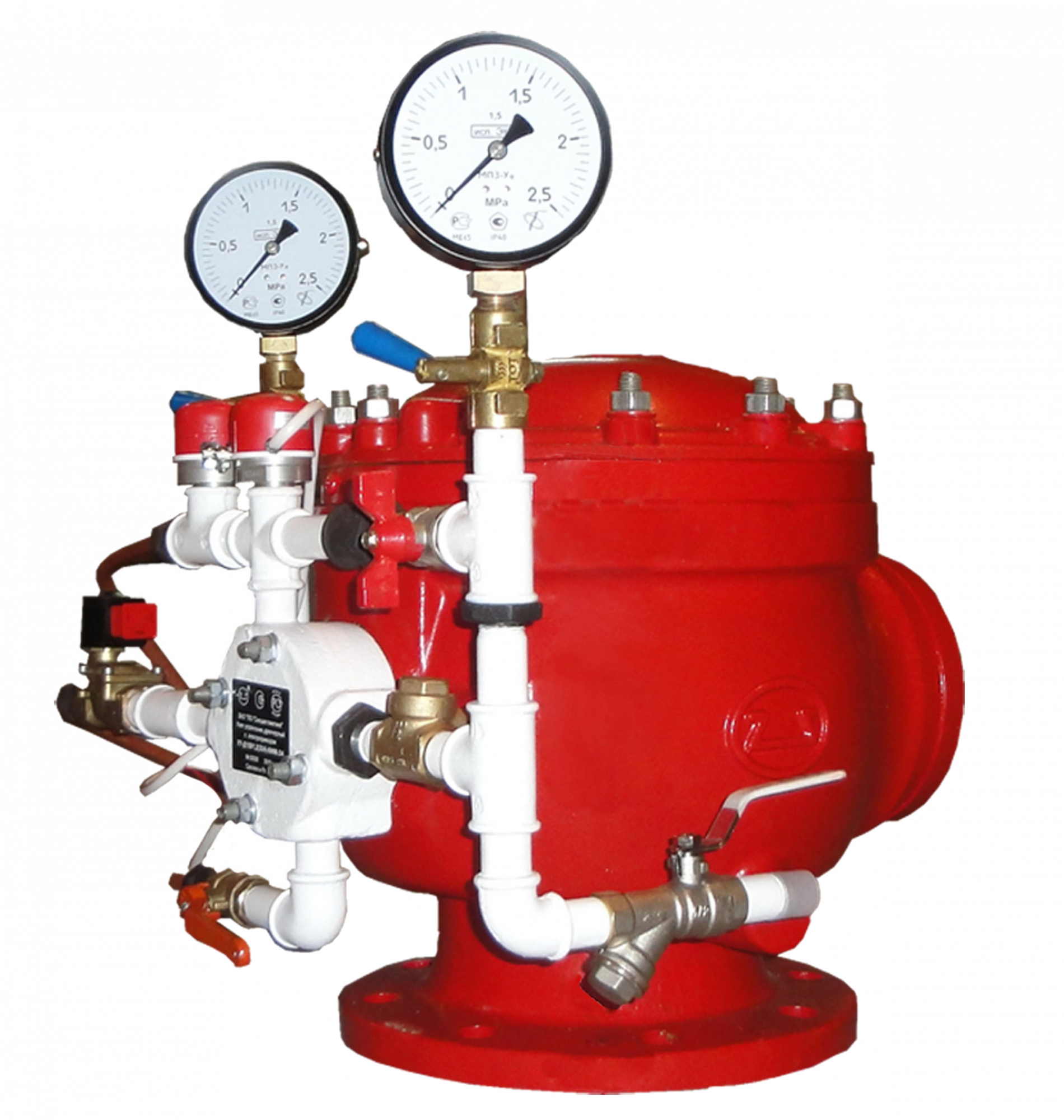

Узел управления спринклерный водозаполненный с клапаном КС «Класс» с условным проходом 100 мм предназначен для работы в спринклерных установках водяного и пенного пожаротушения, осуществляет подачу огнетушащей жидкости, выдает сигнал для формирования командного импульса на управление элементами пожарной автоматики (насосами, системой оповещения, отключением вентиляторов и технологического оборудования и др.), а так же контролирует состояние и проверяет работоспособность указанных установок в процессе эксплуатации.
Узел предназначен для работы в условиях положительных температур (+5о
и выше). Применяются на объектах, где требуется быстродействие автоматических установок пожаротушения.
Принцип работы
При срабатывании спринклерного оросителя давление в распределительном трубопроводе и в полости над затвором снижается, жидкость под избыточным давлением во входной полости клапана открывает затвор, начинает движение жидкости по распределительному трубопроводу к оросителю, и по кольцевой канавке седла жидкость поступает в сигнальное отверстие и по трубопроводу стекает в дренаж. На пути стока жидкости в трубопроводе имеется сужение (диаметром 3мм), создающее дополнительное сопротивление жидкости и обеспечивающее необходимое давление для срабатывания сигнализаторов давления. Сигнализаторы давления выдают сигналы для управления насосом и на пульт центрального наблюдения, узел управления переходит в рабочий режим.
Функциональные возможности и особенности
Узлы управления выпускаются в исполнениях:
- исполнение базовое - перед СДУ установлены трубопроводы. Во время срабатывания УУ происходит открытие затвора сигнального клапана, жидкость быстро наполняет трубопроводы повышая давление в сигнальной магистрали, что приводит к выдаче сигнала СДУ, время срабатывания не более 2 с;
- исполнение - 01 - с ускореным временем срабатывания (не более 0,6 с);
- исполнение - 02 - перед СДУ установлена камера задержки, которая является демпферным устройством. При перепаде давления источника водоснабжения, происходит импульсное приоткрытие затвора сигнального клапана, жидкость наполняет объем камеры задержки, что приводит к задержке времени выдачи сигнала СДУ, время срабатывания узла управления не более 11с.
- Выдача электросигнала для управления насосом и на пульт центрального наблюдения.
- Обслуживание УУ без необходимости демонтажа из системы пожаротушения.
