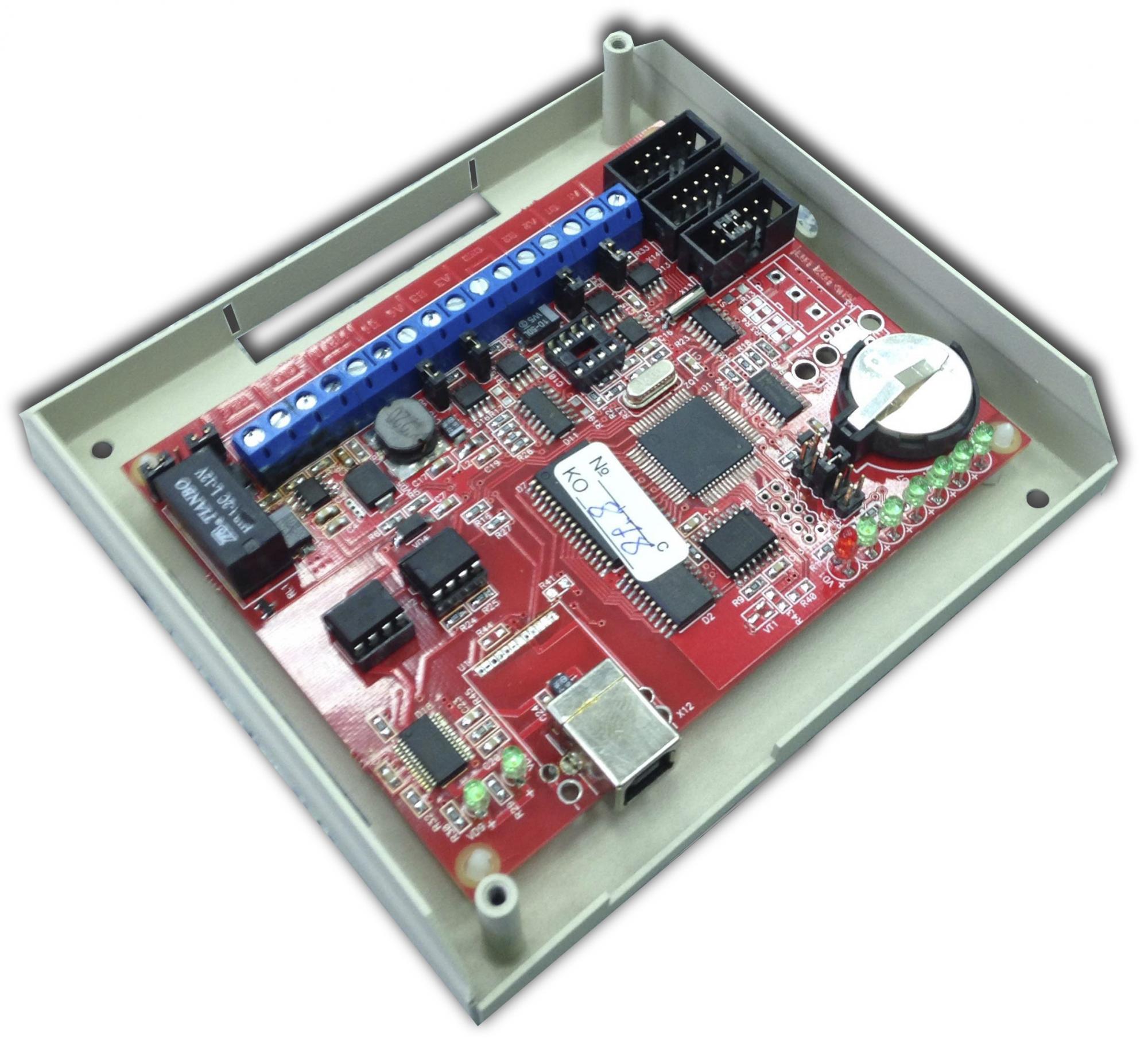

Системный контроллер СК-А-3.1 LAN обеспечивает сбор данных в системе c КД-А и сохраняет до 40000 событий, при выключении компьютера управления. СК-А-3.1 LAN поддерживает возможность создания алгоритмов взаимодействия между различными устройствами в системе «СШС-ОФИС». Это обеспечивается с помощью скрипта, записанного в ПЗУ системного контроллера. Все алгоритмы выполняются на аппаратном уровне без участия компьютера управления. Существует типовой набор сценариев, например:
- открытие дверей при пожарной тревоге (как аппаратно, так и программно).
- по событиям (тревожным, контроля доступа) возможно срабатывание исполнительных устройств на заданное время, как непрерывно, так и прерывисто.
Для повышения надежности работы системы, предусмотрено подключение линии связи RS485 по схеме «кольцо». Поддержка режима запрета повторного прохода для группы устройств КД-А. Установлены светодиоды для индикации питания 12 вольт, обмен с компьютером и линией связи RS-485. Контроллер имеет гальванически развязанное подключение к компьютеру и к сети. Для фотографирования по событиям предусмотрено подключение видеокоммутатора. Для авторизации пользователя при входе в программу предусмотрено подключение проксимити считывателя.
Габаритные размеры |
180х140х40 мм |
Длина линии связи от контроллера |
не более 1200 м |
Интерфейс линии связи |
RS485 |
Исполнительные устройства |
реле, видеокоммутатор |
Климатические условия: влажность |
0…93% (без конденсата) |
Климатические условия: температура |
0…+55 С |
Максимальный ток коммутации реле |
1А/24В |
Напряжение питания |
от 10,8 до 15 В |
Память событий |
до 40000 |
Подключение к компьютеру: |
LAN |
Ток потребления |
не более 200 мА |
Число подключаемых концентраторов |
до 250 |
