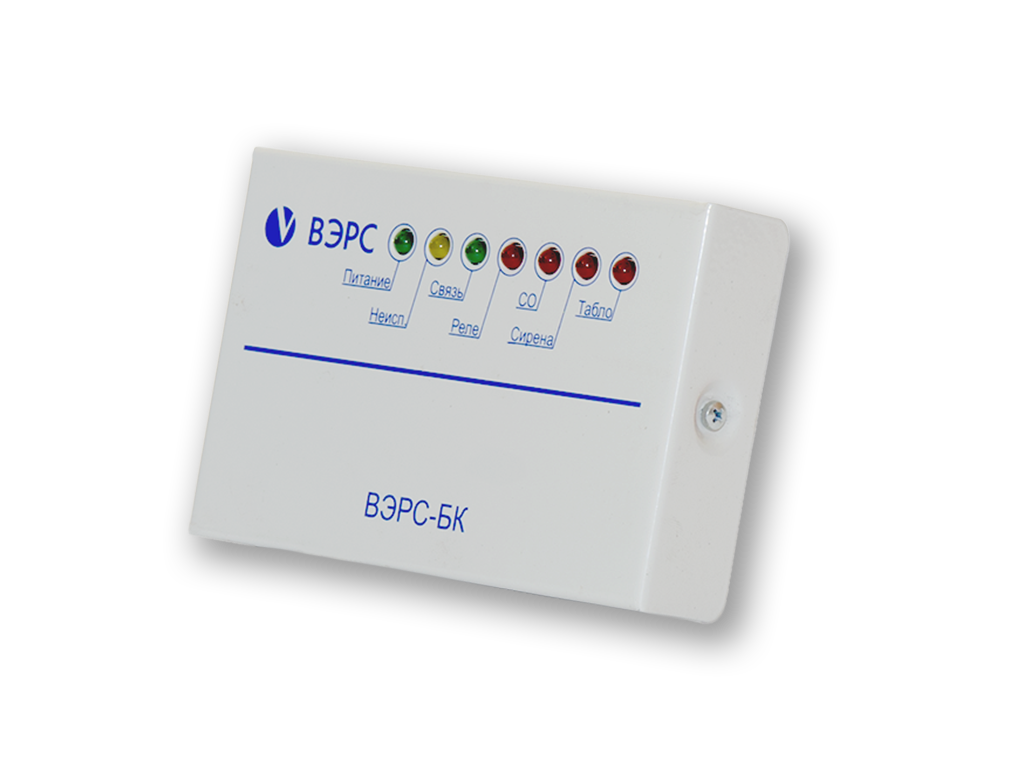

ВЭРС-БК
Блок ключей (блок для расширения возможностей приборов ВЭРС-ПК )
Назначение:
Увеличение количества выходов оповещения приборов ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID, ВЭРС-ППУ, увеличение суммарной мощности, подводимой к оповещателям на объектах, обеспечение возможности работы оповещателей по различным алгоритмам.
Возможности и особенности:
Конфигурируемые выходы для подключения Сирены, Светового оповещателя, Табло "Выход" с параметрами 12В/1А;
Конфигурируемый релейный выход с контактами перекидного типа с параметрами ~120В,3А/=30В,3А;
Двухсторонняя связь с приборами ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID по интерфейсу RS-485 с индикацией потери связи;
Максимальная длина интерфейсной линии – 1500 м;
Возможность параллельной работы до 15-ти ВЭРС-БК под управлением одного ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID, ВЭ
РС-ППУ;
Гибкое программирование с помощью перемычек на борту прибора.
4. Технические данные:
Количество ВЭРС-БК, подключаемых к ВЭРС-ПК: |
|
-ВЭРС-ПК 2, шт | 2, не более |
-ВЭРС-ПК 4, шт | 4, не более |
-ВЭРС-ПК 8, шт | 8, не более |
-ВЭРС-ПК 16, 24, шт | 15, не более |
Напряжение питания ВЭРС-БК, В | 10,5…27 |
Напряжение питания, при котором отключается ВЭРС-БК, В | 10 ...10,5 |
Максимальный ток потребляемый блоком от источника питания, без учета питания внешних оповещателей, А | 0,05, не более |
Количество подключаемых линий внешних оповещателей | 3 |
Напряжение, выдаваемое блоком на внешнюю нагрузку, линии оповещения, В | 10,5…27 |
Напряжение, выдаваемое блоком для питания линий оповещения, зависит от напряжения питания самого блока |
|
Максимальный коммутируемый ток по каждой линии оповещения, А | 1, не более |
Если суммарный ток, потребляемый по всем линиям оповещения превышает 2А, необходимо заменить штатный предохранитель 2А на плавкую ставку номиналом 3…3,5А |
|
Количество встроенных реле | 1 |
Электрические параметры переключаемой группы контактов реле: |
|
-Максимальное коммутируемое напряжение, В | ~ 120, не более |
| = 24, не более |
-Максимальный коммутируемый ток, А | ~3, не более |
| = 3, не более |
Условия эксплуатации: |
|
-диапазон рабочих температур (без АКБ), °С; | -30…+50 |
-относительная влажность при температуре окружающего воздуха 25 °С, % | до 98 |
