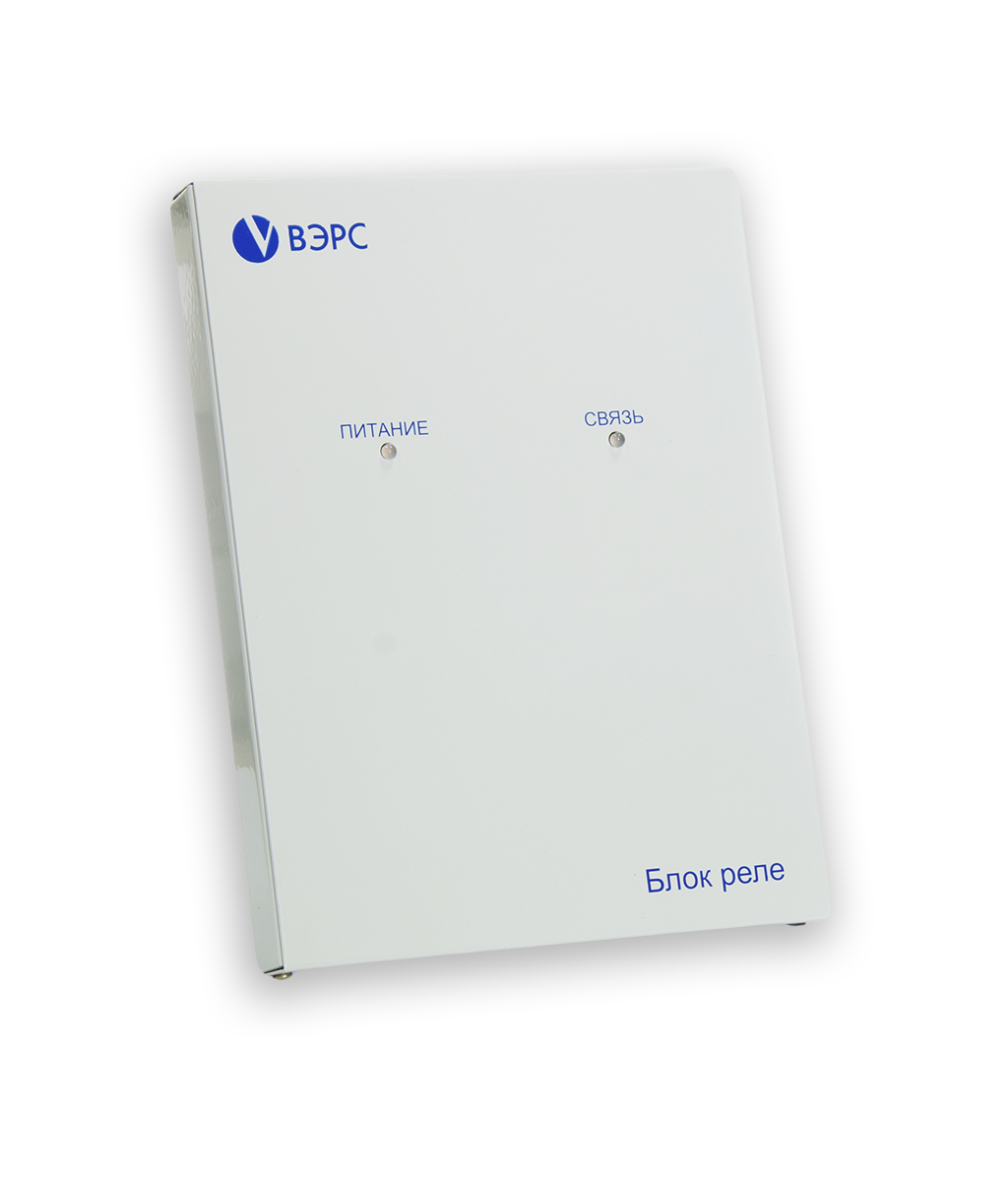

1. Назначение:
Предназначен для обеспечения дополнительных релейных выходов у приборов ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID для управления технологическим оборудованием и силовыми цепями на объекте (включение знаков безопасности, эвакуационного освещения, противодымных заслонок, запуск или отключение систем вентиляции и кондиционирования), а также для выдачи раздельных сигналов ОПС на пульты централизованного наблюдения или другие приборы охранно-пожарной сигнализации.
Поддержка открытого протокола работы ВЭРС-БРУ (RS-485) для связи с оборудованием других производителей дает возможность использовать модуль отдельно в системах АСУ ТП в качестве внешнего релейного массива
2. Возможности и особенности:
- Исполнения на 16 и 24 реле;
- От 16 до 24 релейных выходов с контактами перекидного типа;
- Коммутируемые напряжения – до 250В, коммутируемые токи до 10А;
- Двухсторонняя связь с приборами ВЭРС-ПК версия 3.1 по интерфейсу RS-485 с индикацией потери связи;
- Максимальная длина интерфейсной линии – 1500 м;
- Возможность параллельной работы до 15-ти ВЭРС-БРУ версия 3.1 под управлением одного ВЭРС-ПК версия 3.1;
- Гибкое программирование с персонального компьютера по USB-интерфейсу с помощью универсального программного обеспечения «ВЭРС Конфигуратор»;
· Работа в режиме открытого протокола
3. Технические характеристики
Напряжение питания постоянного тока, В | 11-14 |
Максимальный ток, потребляемый блоком от источника питания, А, не более: | |
ВЭРС-БРУ 16 | 0,65 |
ВЭРС-БРУ 24 | 0,85 |
Интерфейс связи между регистратором и компьютером | USB |
Расстояние между прибором и регистратором, м, не более | 1500 |
Параметры переключаемой группы контактов реле | =30В;8А ~250В;10А |
Диапазон рабочих температур, °С | -30...+50 |
Количество РС+БРУ, подключаемых к прибору, шт | |
ВЭРС-ПК 16, 24 | до 15 |
ВЭРС-ПК 2 | до 2 |
ВЭРС-ПК 4 | до 4 |
ВЭРС-ПК 8 | До 8 |
Габаритные размеры, мм | |
ВЭРС-БРУ 16/24 | 190х250х31 |
Масса прибора, кг, не более | |
ВЭРС-БРУ 16/24 | 1,6 |
