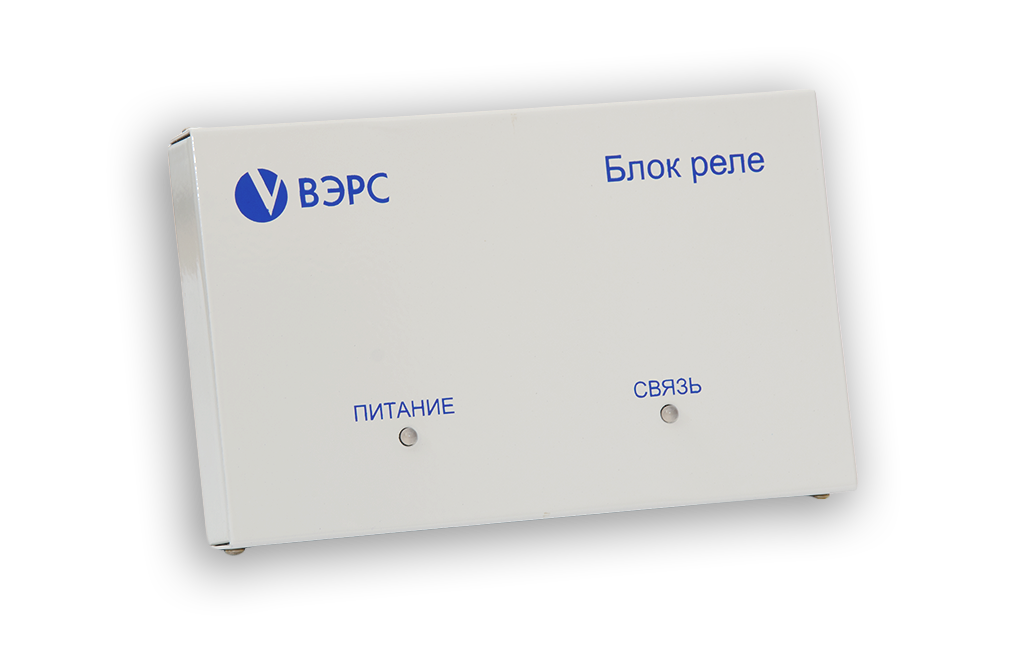

1. Назначение:
Предназначен для обеспечения дополнительных релейных выходов у приборов ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID 1 для управления технологическим оборудованием и силовыми цепями на объекте (включение знаков безопасности, эвакуационного освещения, противодымных заслонок, запуск или отключение систем вентиляции и кондиционирования), а также для выдачи раздельных сигналов ОПС на пульты централизованного наблюдения или другие приборы охранно-пожарной сигнализации.
Поддержка открытого протокола работы ВЭРС-БРУ (RS-485) для связи с оборудованием других производителей дает возможность использовать модуль отдельно в системах АСУ ТП в качестве внешнего релейного массива
2. Возможности и особенности:
- Два исполнения - на 4 и 8 реле;
- От 4 до 8 релейных выходов с контактами перекидного типа;
- Коммутируемые напряжения – до 250В, коммутируемые токи до 10А;
- Двухсторонняя связь с приборами ВЭРС-ПК версия 3.1 по интерфейсу RS-485 с индикацией потери связи;
- Максимальная длина интерфейсной линии – 1500 м;
- Возможность параллельной работы до 8-ми ВЭРС-БРУ версия 3.1 под управлением одного ВЭРС-ПК версия 3.1;
- Гибкое программирование с персонального компьютера по USB-интерфейсу с помощью универсального программного обеспечения «ВЭРС Конфигуратор»;
· Работа в режиме открытого протокола
3. Технические характеристики:
| Напряжение питания постоянного тока, В | 11-14 |
| Максимальный ток, потребляемый блоком от источника питания, А, не более: | |
| ВЭРС-БРУ 4 | 0,2 |
| ВЭРС-БРУ 8 | 0,35 |
| Интерфейс связи между регистратором и компьютером | USB |
| Расстояние между прибором и регистратором, м, не более | 1500 |
| Параметры переключаемой группы контактов реле | =30В;8А ~250В;10А |
| Диапазон рабочих температур, °С | -30...+50 |
| Количество РС+БРУ, подключаемых к прибору, шт | |
| ВЭРС-ПК 2 | до 2 |
| ВЭРС-ПК 4 | до 4 |
| ВЭРС-ПК 8 | до 8 |
| ВЭРС-ПК 16 | до 15 |
| ВЭРС-ПК 24 | до 15 |
| Габаритные размеры, мм | |
| ВЭРС-БРУ 4/8 | 190х114х31 |
| Масса прибора, кг, не более | |
| ВЭРС-БРУ 4/8 | 0,8 |
