Характеристики
Характеристики
—
Количество ШС, подключаемых к прибору в зависимости от исполнения, шт
2, 4, 8, 16, 24
Питание приборов ВЭРС-ПК2/4/8/16/24: от сети переменного тока частотой (50+1) Гц, В от аккумулятора, В
220+10%-15%
12+15%
Максимальная мощность, потребляемая прибором от сети переменного тока, ВА, не более
12
Максимальный ток, потребляемый прибором в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А, не более
0,16
Напряжение, выдаваемое прибором на внешнюю нагрузку, В
12±2
Суммарный ток внешней нагрузки прибора по цепи 12В (без АКБ), А не более ВЭРС-ПК16/24ВЭРС-ПК8/4/2
0,6
0,5
Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП) А, не более:
1,2
Напряжение на клеммах для подключения ШС, в дежурном режиме, В
17±1,7
Максимальное количество ключей ТМ, записываемых в прибор, шт.
250
Количество групп объединения ШС (разделов): ВЭРС-ПК16/24 ВЭРС-ПК8 ВЭРС-ПК4 ВЭРС-ПК2
8
4
2
1
Выходные коммутационные параметры ПЦН: напряжение переменного тока не более, В напряжение постоянного тока, не более, В ток, не более, А
120
24
2
Условия эксплуатации: диапазон температур, °С относительная влажность воздуха при температуре окружающего воздуха 25 °С, %
-30…+50
98%
2, 4, 8, 16, 24
Питание приборов ВЭРС-ПК2/4/8/16/24: от сети переменного тока частотой (50+1) Гц, В от аккумулятора, В
220+10%-15%
12+15%
Максимальная мощность, потребляемая прибором от сети переменного тока, ВА, не более
12
Максимальный ток, потребляемый прибором в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А, не более
0,16
Напряжение, выдаваемое прибором на внешнюю нагрузку, В
12±2
Суммарный ток внешней нагрузки прибора по цепи 12В (без АКБ), А не более ВЭРС-ПК16/24ВЭРС-ПК8/4/2
0,6
0,5
Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП) А, не более:
1,2
Напряжение на клеммах для подключения ШС, в дежурном режиме, В
17±1,7
Максимальное количество ключей ТМ, записываемых в прибор, шт.
250
Количество групп объединения ШС (разделов): ВЭРС-ПК16/24 ВЭРС-ПК8 ВЭРС-ПК4 ВЭРС-ПК2
8
4
2
1
Выходные коммутационные параметры ПЦН: напряжение переменного тока не более, В напряжение постоянного тока, не более, В ток, не более, А
120
24
2
Условия эксплуатации: диапазон температур, °С относительная влажность воздуха при температуре окружающего воздуха 25 °С, %
-30…+50
98%
Назначение системы ВЭРС-LAN
Система удаленного мониторинга и управления предназначена для распределенного управления, мониторинга, сбора и хранения информации о состоянии системы охранно-пожарной сигнализации на базе приборов ВЭРС-ПК:
Состав системы ВЭРС-LAN:

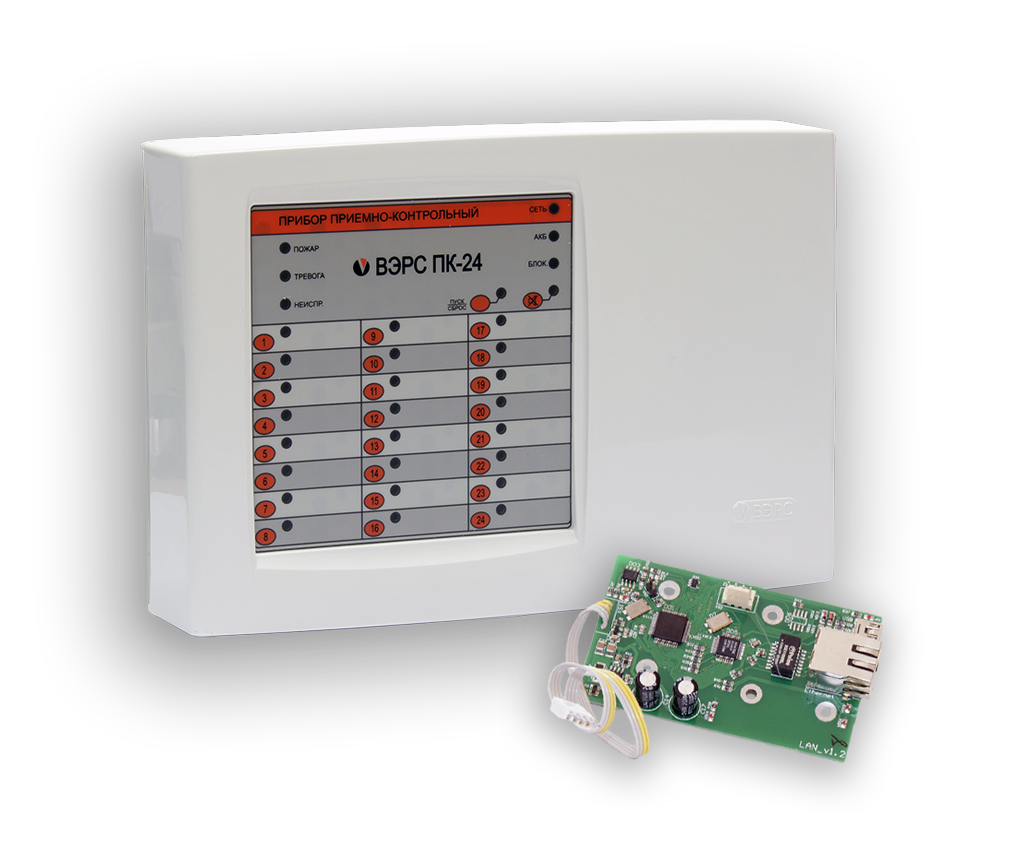

- Приборы приемно-контрольные охранно-пожарные ВЭРС-ПК2/4/8/16/24 версия 3.2;
- Модуль связи ВЭРС-ТРИОЛАН - плата преобразователя интерфейсов RS-485 в Ethernet/WiFi/GSM/GPRS, устанавливаемая в приемно-контрольные приборы ВЭРС-ПК, обеспечивающая подключение одного приемно-контрольного прибора в систему.
- ПО ВЭРС-LAN. Программное обеспечение для персонального компьютера, организующее автоматизированные рабочие места для наблюдения и взаимодействия с системой. ПО ВЭРС-LAN позволяет организовать два типа АРМ:
- АРМ Администратора. Для местной или удаленной настройки приборов, их алгоритмов работы, объявлений в системе;
- АРМ Оператора. Для удаленного наблюдения и управления приемно-контрольными приборами.
- ВЭРС-LAN Mobile. Приложение позволяет дистанционно со смартофона наблюдать за текущим состоянием приборов, просматривать архив событий, управлять состоянием.
Краткий функционал модуля связи ВЭРС-ТРИОЛАН:
- Прием и передача текстовых и/или голосовых сообщений между прибором и пользователями по каналам связи мобильных операторов;
- Обмен данными по каналам передачи данных GPRS между приборами и мобильным приложением ВЭРС-LAN Mobile, устанавленным на смартфоны ОС Android;
- Прием и передача конфигурации между приборами и мобильным приложением, установленным на смартфоны ОС Android по каналу ближней беспроводной связи Bluetooth;
- Обмен данными по каналам Ethernet и WiFi между приборами и мобильным приложением ВЭРС-LAN Mobile, установленным на смартфоны ОС Android;
- Обмен данными по каналам Ethernet и Wi-Fi между приборами и ПО ВЭРС-LAN, установленным на персональные компьютеры;
- Прием и передача конфигурации по каналам Ethernet и Wi-Fi между приборами и приложением ВЭРС-LAN, установленным на персональные компьютеры.
Выполняемые функции системы ВЭРС-LAN
- Конфигурирование и настройка приемно-контрольных приборов ВЭРС-ПК для работы на объекте (тактики и алгоритмы работы ШС, реле и т.д.) и в системе (сетевые адреса приборов, списки разрешенных для передачи информации персональных компьютеров с установленным на них ПО ВЭРС-LAN и т.д.);
- Одновременный опрос большого количества приемно-контрольных приборов по сети Ethernet, отображение информации об их текущем состоянии на АРМ Администратора или АРМ Оператора;
- Прием и передача команд управления от АРМ к приемно-контрольным приборам (постановка/снятие ШС, управление встроенными в приборы реле, получение диагностической информации о состоянии ключей управления внешними оповещателями и т.д).
Возможности и особенности системы ВЭРС-LAN
- Возможность использования уже смонтированных и эксплуатируемых на объектах локальных вычислительных сетей (ЛВС) общего пользования с подключенными в них персональными компьютерами;
- Распределенная организация АРМ – в системе одновременно могут функционировать несколько АРМ, при этом каждое работает автономно;
- Возможность одновременного сеанса связи прибора ВЭРС-ПК с десятью (или меньше) АРМ для передачи им информации о своем текущем состоянии и приема команд управления;
- Сохранение всех событий, зарегистрированных в контролируемых приборах на момент их наблюдения в журналах событий на каждом АРМ;
- Высокая устойчивость к подмене данных;
- Контроль и управление до 256 ВЭРС-ПК с одного АРМ, с выводом на экран персонального компьютера одновременно информации о каждом приборе в виде информативной пиктограммы. Пиктограммы свободно масштабируются на экране под нужный размер, удобный для восприятия;
- Возможность дополнения системы внешними АРМ. Подключение внешнего АРМ производится через Интернет, используя стандартное VPN-соединение (протокол TCP/IP). Используемый протокол шифрования в системе на сегодняшний день является одним из самых устойчивых к взлому.
