Общие сведения, назначение
Ствол пожарный лафетный водопенный, универсальный, стационарный с теплозащитным экраном. Предназначен для формирования распыленной струи огнетушащего вещества с изменяющимся углом распыливания от сплошной струи до факела с углом 90°.
Особенности

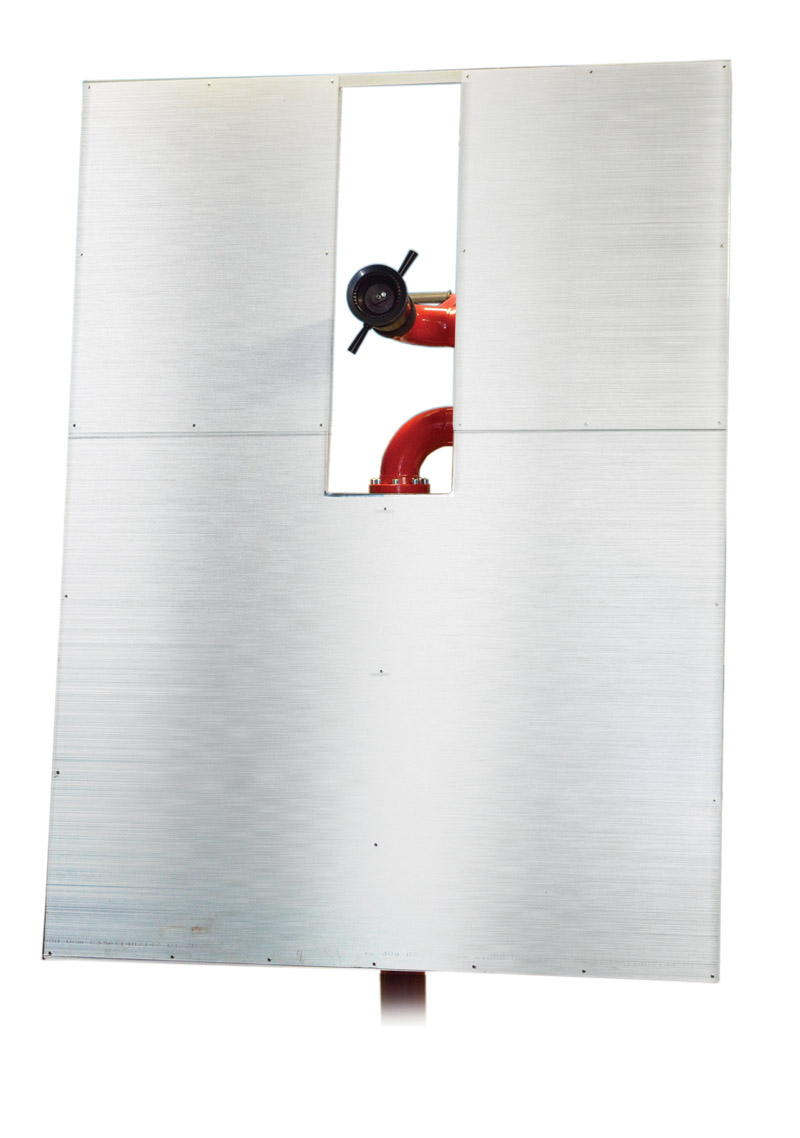

Лафетный ствол оборудован теплозащитным экраном для защиты ствольщика от теплового излучения. Теплозащитный экран перемещается в горизонтальной плоскости вместе со стволом. Теплозащитный экран имеет покрытие из листов нержавеющей стали с зеркальной отражающей поверхностью.
Применение
Лафетные стволы применяются для тушения пожаров, охлаждения строительных и технологических конструкций, осаждения облаков ядовитых или радиоактивных газов, паров и пылей.
Лафетный ствол изготавливается с использованием нержавеющей стали и сплавов цветных металлов. Лафетные стволы выпускаются по ТУ 4854-003-16820082-2008 и соответствует требованиям ГОСТ Р 51115-97.
Наименование параметров |
ЛС-С20(40)У |
Номинальное давление, МПа |
0,6 |
Рабочее давление, МПа |
0,4~0,8 |
Расход при давлении 0,6 МПа, л/с не менее - воды - раствора пенообразователя |
20 20 |
Дальность струи (по крайним каплям) |
|
водяной сплошной |
55 |
распылённой (при угле факела 30°) |
34 |
пенной сплошной |
47 |
Перемещение ствола: - в вертикальной плоскости, ° - в горизонтальной плоскости, ° |
от -45 до +90 360 |
Климатическое исполнение по ГОСТ 15150-69 |
У1, УХЛ 1.1 |
Масса кг,не более |
63 |
