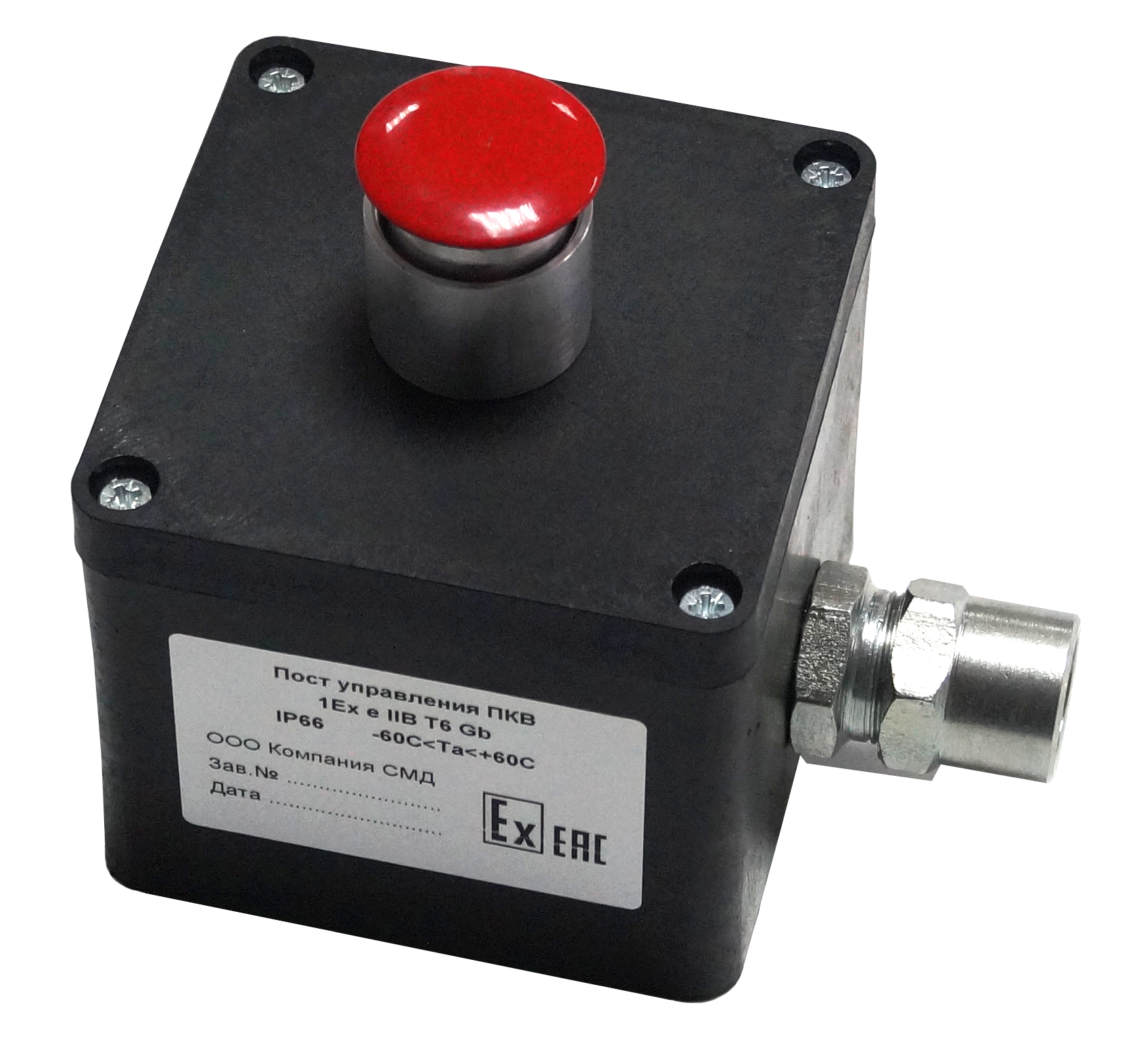

Посты предназначены для коммутации или индикации режима работы электрических цепей переменного и постоянного тока промышленной частоты во взрывоопасных зонах. Посты имеют маркировку взрывозащиты «1ExeIIBT6 Gb» и могут использоваться во взрывоопасных зонах класса 1 и 2 по ГОСТ IEC 60079-10-1-2011. Материал корпуса – полиамид.
Пост содержит один элемент коммутации (кнопка, переключатель) или индикации (светодиодная лампа). Тип элемента указывается при заказе. Посты могут иметь таблички с оперативными надписями на русском и иностранном языках: «Пуск», «Стоп» и т.д. Посты предназначены для подключения бронированных и небронированных электрических кабелей круглого сечения, а также кабелей в металлорукаве или трубе.
Посты поставляются с кабельными вводами различных исполнений:
- пластмассовый кабельный ввод MG16 для открытой прокладки кабеля 6-10мм;
- для прокладки кабеля диаметром 8-12мм в трубе с присоединяемой резьбой G1/2;
- для присоединения бронированного кабеля диаметром 8-12мм;
- для присоединения кабеля диаметром 8-12мм в металлорукаве РЗЦХ-15.
Технические характеристики
|
Маркировка взрывозащиты |
1ExeIIBT6 Gb |
|
Степень защиты оболочки |
IP66 |
|
Диапазон рабочих температур |
-60 .. +60°С |
|
Количество кабельных вводов |
1 |
|
Максимальное сечение подключаемых проводников |
2,5мм2 |
|
Габаритные размеры без кабельных вводов |
115х100х120мм |
|
Масса, не более |
2кг |
|
Контактная группа |
|
|
Максимальное напряжение переменный ток постоянный ток |
~630В =440В |
|
Максимальный ток контакта |
10A |
|
Минимальный ток контакта |
0,05А |
|
Вид нагрузки |
Активная / индуктивная |
|
Электрическая износостойкость, циклов ВО, не менее кнопки переключатели |
6*105 105 |
|
Механическая износостойкость, циклов ВО, не менее кнопки переключатели |
3*106 3*105 |
|
Номинальное напряжение индикаторных ламп, постоянный ток или переменный ток |
24В, 220В |
Схема обозначения при заказе
ПКВ ВЗ -тип А 1ExeIIBT6Gb – X– Sc–K–M
1 2 3
1 – тип коробки и вид взрывозащиты: ПКВ ВЗ -тип А 1ExeIIBT6Gb;
2 – тип кабельного ввода Х (см. «Кабельные вводы типовые», стр. …):
КП16 – пластмассовый ввод MG16 для открытой прокладки кабеля диаметром 6-10мм;
1/2Б – для бронированного кабеля с проходным диметром 8-12мм и 10-18мм;
1/2T1/2 – для кабеля 8-12мм в трубе с присоединительной резьбой G1/2;
1/2T3/4 – для кабеля 8-12мм в трубе с присоединительной резьбой G3/4;
1/2КМ15, 1/2КМ20 – для прокладки кабеля в металлорукаве с диаметром металлорукава соответственно 15мм, 20мм.
3 – элемент управления Sc-K - М:
S – условное обозначение элемента управления (см. «Типовые оперативные надписи», стр. …);
c – цвет:
к – красный; з – зеленый; ж – желтый; ч – черный;
K – тип контактов (только для кнопок и переключателей):
НОНО, НОНЗ, НЗНЗ, НЗ, НО;
M– оперативная надпись (шильдик):
указывается текст надписи в кавычках, например “ПУСК”, желательно использование типовых надписей (см. Таблицу «Типовые оперативные надписи.», стр…);
для многопозиционных переключателей указывается перечисление надписей, разделенных запятыми, в порядке увеличения номера позиции переключателя, например “ПОЛОЖЕНИЕ 1”, “ПОЛОЖЕНИЕ 2”.
Пример обозначения:
ПКВ ВЗ -тип А 1ExeIIBT6Gb – 1/2Б – К11ч-НОНО-«ПУСК»
пост кнопочный с маркировкой взрывозащиты «1ExeIIBT6 Gb», ввод с резьбой G1/2 под бронированный кабель, черная кнопка «ПУСК» с фиксацией, два контакта НО+НО.
ПКВ ВЗ-тип А 1ExeIIBT6Gb – 1/2КМ20 – П20-НОНО-«СКОРОСТЬ 1», «СКОРОСТЬ 2»
пост кнопочный с маркировкой взрывозащиты «1ExeIIBT6 Gb», ввод с резьбой G1/2 под металлорукав 20мм, двухпозиционный переключатель 0-«СКОРОСТЬ 1», I-«СКОРОСТЬ 2» с фиксацией, два контакта НО+НО.
