ВОПРОСЫ ПРОЕКТИРОВАНИЯ И ПРИМЕР ПОСТРОЕНИЯ РЕЧЕВОЙ СОУЭ

ВОПРОСЫ ПРОЕКТИРОВАНИЯ И ПРИМЕР ПОСТРОЕНИЯ РЕЧЕВОЙ СОУЭ

Обеспечение безопасности зданий и сооружений, находящихся в них людей и имущества от угроз техногенного, природного и антропогенного характера является первоочередной задачей, на решение которой направлены все нормативные законодательства. Обеспечение пожарной безопасности (ПБ) зданий и сооружений и находящихся в них людей осуществляется разработкой и применением комплекса организационно-технических мероприятий, применением систем противопожарной защиты (СПЗ), в том числе систем оповещения и управления эвакуацией людей при пожаре (СОУЭ). В данной статье будут рассмотрены основные требования, предъявляемые к СОУЭ и пример ее построения.

Системы речевого оповещения

Системы речевого оповещения широко применяются в различных сферах человеческой деятельности:

• В области пожарной безопасности – СОУЭ.
• В сфере ГОЧС – объектовые, локальные, централизованные системы оповещения, системы комплексного экстренного оповещения населения.
• В транспортной безопасности – системы информирования и громкоговорящей связи.
• На объектах культуры и спорта – системы звукового обеспечения.

В последнее время все более актуальной является тема обеспечения антропогенной безопасности, в которой применяются системы оповещения при угрозе совершения террористических актов.

Основная функция данных систем – информирование людей, передача служебных и экстренных сообщений. В каждой из обозначенных областей действуют свои нормативные требования, однако ввиду идентичности специфики наиболее важные результаты могут быть скооперированы. Общей спецификой систем оповещения является возможность передачи (трансляции) речевых сообщений – команд, предваряющих те или иные действия.

Именно речевая информация, по мнению многих исследователей [1], является наиболее эффективной. Если для восприятия световой информации необходима зона прямой видимости, то звуковая и речевая информация в силу низкочастотности (следовательно, дифракции и переотражений) легко преодолевает препятствия на пути своего распространения. Звуковой сигнал имеет преимущества в ситуациях, когда дым, темнота или другие факторы создают помехи восприятию визуального предупреждения. Именно звуковая информация наиболее эффективно обрабатывается (вербализуется) сознанием человека, оказывая существенное влияние на его реакцию и принимаемые им решения. Качество передаваемой речевой информации определяется качеством всего звукового тракта системы. Передача на большие расстояния в проводных решениях обеспечивается устойчивостью линий оповещения.

Для гарантированного выполнения речевой СОУЭ своей основной задачи – передачи достоверной информации в места постоянного и временного пребывания людей – выполняется ее проектирование. Согласно требованиям стандарта [2] работоспособность СОУЭ обеспечивается грамотным проектированием, качественным монтажом и своевременным обслуживанием. Основной задачей СОУЭ является безопасная эвакуация людей при обнаружении пожара [3]. Согласно требованиям стандарта [4] безопасная эвакуация обеспечиваются выполнением двух основных критериев – своевременностью и беспрепятственностью. Данные задачи и способы их реализации полностью согласуются с нормативными требованиями по ПБ [5]. На решение задач своевременности эвакуации направлены основные требования статьи 84 Технического регламента по ПБ. На обеспечение беспрепятственной эвакуации направленно требование стандарта [2], в котором указана необходимость разработки и обоснования алгоритма работы СОУЭ.

Краткий обзор основных нормативных требований ПБ к СОУЭ

• Инженерно-технические мероприятия – мероприятия, в процессе которых обеспечивается и поддерживается надлежащее функционирование технических средств.
• Эргономические мероприятия – мероприятия по обеспечению людей индивидуальными средствами защиты, первичными средствами тушения пожара и т.д.
• Организационные мероприятия - обеспечивающие слаженное взаимодействие лиц, ответственных за ПБ и технические средства. Приведем пример организационных мероприятий.

Согласно требованиям правил противопожарного режима (ППРФ) [66], при обнаружении пожара ответственный за ПБ должен немедленно сообщить об этом по телефону и принять посильное участие в эвакуации людей (и имущества).

Защита здания и находящихся в нем людей от воздействия ОФП и их последствий обеспечивается тремя основными составляющими:

• Недопущением (возникновения).
• Ограничением (распространения).
• Предотвращением (угрозы).

Первая составляющая самая эффективная, так как главное – не допустить возникновения пожара. Если он все-таки возник, необходимо ограничить его распространение, предотвратить угрозу и обеспечить условия эвакуации людей, а затем приступить к тушению пожара. За реализацию первых двух задач отвечают системы пассивной противопожарной защиты, за третью – системы активной противопожарной защиты (собственно СПЗ), на повышение эффективности которых, как раз и направлены организационно-технические мероприятия и решения. Основные элементы системы противопожарной защиты зданий и сооружений представлены на рисунке 1.

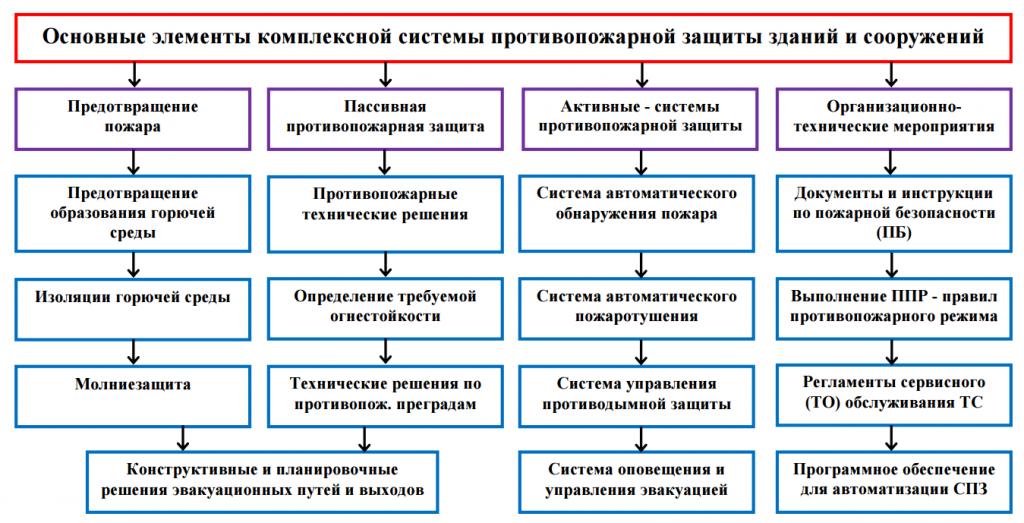

Рис. 1 Основные элементы комплексной системы
 противопожарной защиты зданий

Примером консолидации решений для достижения общей цели обеспечения безопасности зданий является ГОСТ 53195 [20]. В данном стандарте сделан упор на интеграцию и скоординированное взаимодействие инженерных систем и систем комплексной безопасности (КСБ) с целью снижения риска, рассматриваемого с учетом угроз различного характера [67]. Современные здания – сложные сооружения, включающие:

• Систему конструкций.
• Инженерные системы жизнеобеспечения.
• Системы энерго-, ресурсосбережения.
• Системы комплексной безопасности (КСБ).

Основные этапы жизненного цикла СОУЭ

• Концепцию и определение.
• Проектирование и разработку.
• Изготовление.
• Монтаж.
• Эксплуатацию и техническое обслуживание.
• Распоряжение.
• Вывод из эксплуатации [51].

Особую важность в исследовании надежности и эффективности СПЗ имеет т.н. “постпроизводственный цикл” существования [2] (рисунок 2).

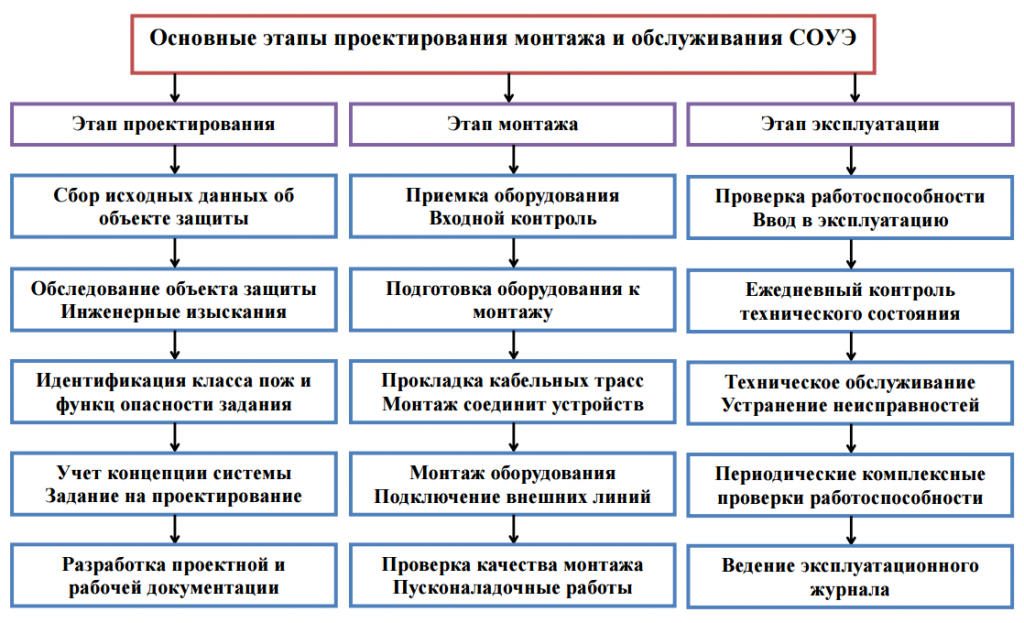

Рис. 2  Основные этапы жизненного цикла СОУЭ

Согласно требованиям стандарта [6] жизненный цикл СПЗ включает:

• Этап проектирования.
• Строительно-монтажные работы.
• Пусконаладочные работы.
• Опытную эксплуатацию.
• Ввод в эксплуатацию.
• Авторский надзор.
• Техническое обслуживание (ТО).
• Текущий ремонт.
• Вывод из эксплуатации, демонтаж и утилизацию.

Этап проектирования, включающий инженерные изыскания, исследование объекта защиты и сбор исходных данных, учитывает концепцию всей системы безопасности, включая инженерные изыскания, обследование объекта защиты, идентификацию класса пожарной и функциональной опасности. Именно на этом этапе закладывается надежность объекта защиты и стоимость существования системы – затраты на обслуживание и содержание. Описание объекта защиты, указание цели и назначения проектируемой системы обязательно учитывается в задании на проектирование (ТЗ), являющемся основой для разработки проектной документации (ПД). В ПД отражаются основные характеристики объекта защиты и применяемых систем; учитываются и отражаются аспекты применения системы на всех постпроизводственных этапах, включая монтаж и эксплуатацию. После получения положительного заключения в экспертизе разрабатывается рабочая документация (РД) – совокупность текстовых и графических документов, обеспечивающих реализацию принятых в ПД инженерно-технических и иных решений проектируемой системы. Работы по монтажу СОУЭ выполняются в соответствии с РД или ПД, технической документацией (ТД) на применяемое оборудование и материалы. Пусконаладочные работы и ввод в эксплуатацию сопровождаются приемо-сдаточными испытаниями. Техническое обслуживание (ТО) и текущий ремонт должны проводиться в течение всего периода эксплуатации систем вплоть до вывода из эксплуатации, демонтажа и утилизации системы.

Требования к техническим средствам СОУЭ

С 2017 г. в РФ действует Технический регламент ТР ЕАЭС 043/2017 [7], согласно которому СОУЭ как совокупность ТС должна обеспечивать информирование людей о пожаре в течение времени, необходимого для эвакуации людей, а также выдачу дополнительной информации о путях и способах эвакуации. Информирование людей о пожаре необходимо осуществлять одним из способов, изложенных в Техническом регламенте по ПБ [5], осуществляемых подачей световых, звуковых, речевых, индивидуальных сигналов оповещения, в том числе с использованием систем обратной связи – диспетчерской связи пожарного поста с зонами оповещения людей о пожаре. Основные требования и классификация ТС СОУЭ представлены на рисунке 3.

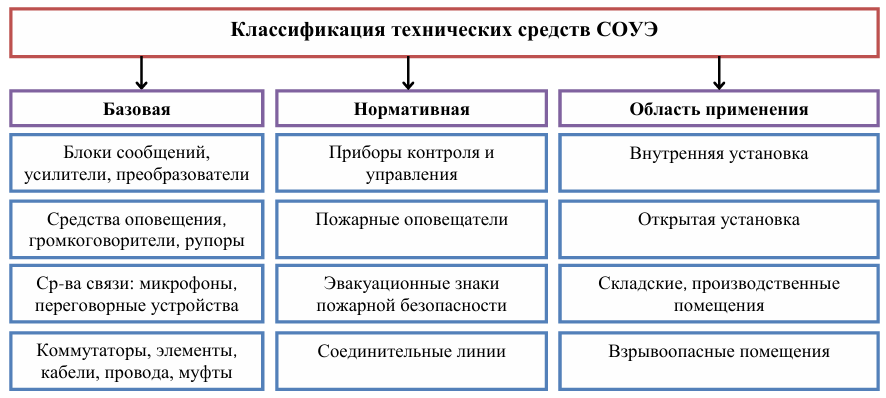

Рис. 3 Классификация технических средств СОУЭ

Заметим, что разделение технических средств СОУЭ на – базовые и нормативные обусловлено быстроменяющимися требованиями, при этом такие понятия, как усилители и громкоговорители остаются неизменными.

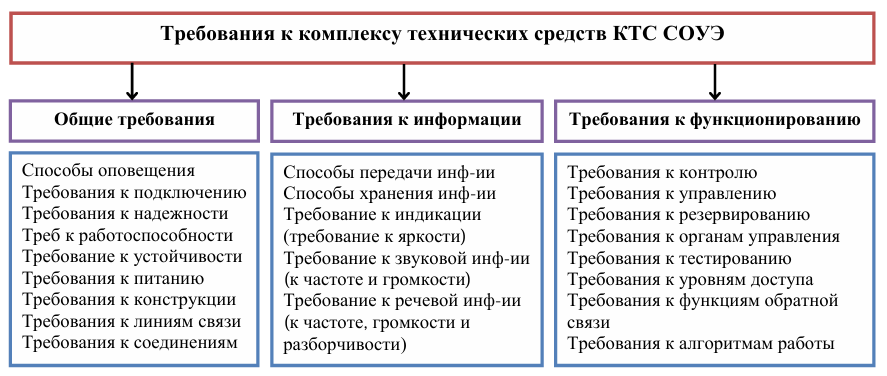

Основные требования к комплексу технических средств СОУЭ представлены на рисунке 4.

Рис. 4 Основные требования и классификация технических средств СОУЭ

Более подробно нормативные требования ПБ к ТС СОУЭ и способы их реализации представлены в таблице 1

Таблица 1

Требования к техническим средствам СОУЭ

Продолжение таблицы 1

Окончание таблицы 1

Примечание: Согласно данной таблице, основным документом, предъявляющим требования к техническим средствам СОУЭ является ГОСТ Р 53325–2009 «Технические средства пожарной автоматики» [8].

Пример практической реализации речевой СОУЭ

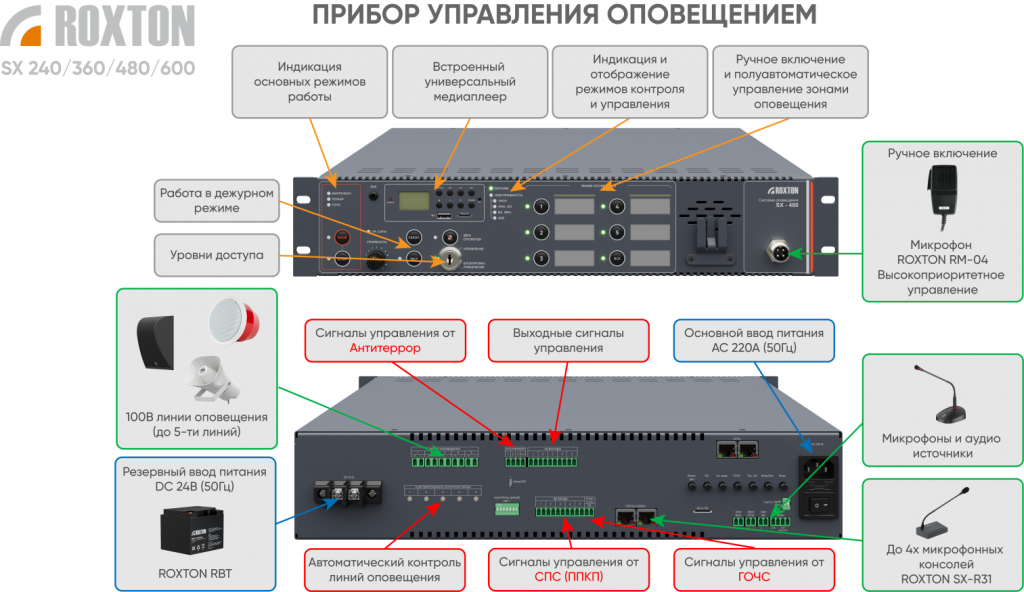

На рисунке 5 представлена схема (нового) прибора управления оповещением ROXTON SX 240/360/480/600.

Рис. 5 Схема прибора управления оповещением ROXTON SX 240/360/480/600

Краткое описание системы

Прибор управления оповещением о пожаре – ROXTON серии SX  (далее — прибор), предназначен для обеспечения функций контроля и управления трансляцией речевых сообщений, используется в качестве технического средства СОУЭ для выполнения дополнительных функций, не связанных с обеспечением оповещения о пожаре, например, трансляции информационных, музыкальных и иных сообщений.

Примечание. Цифры 240/360/480//600 в названии определяют (означают) максимальную выходную мощность встроенного усилителя речевого сигнала. Прибор выпускается в двух исполнениях – стоечном и  настенном (SX-240/360/480/600W). К прибору может быть подключено до 5-ти линий оповещения, нагруженных речевыми оповещателями трансформаторного типа (напряжением 100В) с суммарной мощностью, не превышающей максимальную мощность усилителя.

Запуск аварийного сообщения возможен в автоматическом и в автоматизированном (полуавтоматическом) режимах. В автоматическом режиме прибор SX осуществляет прием сигналов от системы пожарной сигнализации (СПС / приборы ППКП) и запускает до 31-го заранее подготовленных и записанных на энергонезависимую память экстренных речевых сообщений, с возможностью их трансляции по 5-ти направлениям (линиям оповещения).  В ручном (полуавтоматическом) режиме, управление может осуществляться при помощи органов управления прибора, комплектного тангетного микрофона или 4-х удаленных микрофонных консолей ROXTON SX-R31 [9].

Передняя панель

На лицевой панели прибора SX расположены основные элементы управления и индикации. В настенной версии прибора  коммутационные разъемы расположены внутри корпуса изделия. Элементы управления и индикации стоечного и настенного исполнения прибора SX аналогичны.

Задняя панель

На задней стороне блока SX расположены основные разъемы для коммутации устройства. У настенной версии прибора SX c префиксом «Н» коммутационные разъемы расположены внутри корпуса прибора.

Основные функции

• Возможность автоматического включения / полуавтоматического управления 5-ю зонами оповещения.
• Возможность контактного сопряжения с приборами СПС (ППКП).
• Возможность трансляции до 31-го сообщения о пожаре, 7-ми сообщений об угрозе совершения теракта (УСТА).
• Ручное управление при помощи тангетного микрофона, 4-х микрофонных консолей ROXTON SX-R31.
• До 7-ми приоритетов управления (возможность сопряжения с системами ГОЧС / СО при УСТА).
• Автоматический контроль входных линий связи / выходных линий оповещения / питания / общей неисправности.
• Индикация и органы управления согласно ГОСТ Р 53325-2012.
• Уровни доступа согласно ГОСТ Р 59639-2021.
• Возможность позонной фоновой музыкальной трансляции при помощи встроенного плеера (поддерживаемые источники: FM-радио, Bluetooth, USB, MicroSD, AUX).

Сопряжение с системами ГОЧС, функции системы оповещения при УСТА

Прибор SX имеет возможность принимать сигналы управления и оповещения от систем ГОЧС, а также от систем оповещения при угрозе совершения террористического акта (УСТА) (функция - антитеррор), в соответствии со следующими приоритетами управления.

Приоритеты оповещения (управления)

Таблица 4 – Приоритетность оповещения блока SX

Автоматический контроль

Прибор SX обеспечивает автоматический контроль возникновения аварий внутри блока,  неисправности по питанию, неисправности (короткое замыкание или обрыв линии) входных линий связи (ЛС) и выходных линий оповещения (ЛО). В приборе может быть реализована точная подстройка сопротивлений, позволяющая контролировать от 10 до 20 речевых оповещателей (трансформаторных громкоговорителей) в каждой из 5 линий оповещения.

Более подробная информация о возможностях данного блока размещена на сайте компании [9].

Краткие выводы

Анализ статистических данных показывает, что одной из причин убытков, причиненных пожаром в общественных зданиях и сооружениях, является неработоспособность ТС противопожарной защиты, в том числе СОУЭ. Анализ нормативных актов и документов в области ПБ показал, что общие требования к обеспечению работоспособности СОУЭ, могут быть обеспечены оптимальным соотношением надежности и достоверности передаваемой информации. Оптимизация, как оптимальное соответствие между функциональными и техническими параметрами выбираемой системы в соответствии с нормативными требованиями и условиями применения СОУЭ, осуществляется в кооперации проектировщика и производителя.
