Краткий обзор свода правил СП 3.13130-2026
Вступивший в силу 1 июня 2026 года свод правил СП 3.13130 – принципиально новый, по сравнению версией от 2009 году документ.
В рассматриваемом документе:
- содержатся дополнительные к СП 484.1311500, СП 6.13130 требования по контролю линий связи. Упразднено понятие типов СОУЭ в замен способам оповещения;
- предложен перечень зданий (помещений) в которых требуется СОУЭ;
- обозначены области применение светового и тактильного способов оповещения
- появился раздел, посвященный активации СОУЭ;
- внесены требования к контролю линий связи и по ограничению влияния неисправности;
- расширено понятие зонирования оповещения о пожаре.
- проведена градация очередности оповещения о пожаре, в том числе с предварительным оповещением персонала;
- скорректированы требования по уровню звукового давления.
- появились требования к озвучиванию эксплуатируемых кровель;
- указаны критерии обеспечения разборчивости передаваемых сообщений;
- разработаны рекомендации по составлению текстов речевых сообщений;
- разработаны требования к использованию в составе СОУЭ аварийного микрофона;
- предусмотрена система приоритетов, позволяющая комбинировать различные задачи в одном техническом решении (в том числе фоновую музыкальную трансляцию);
- добавлен раздел, посвященный обеспечению управления эвакуацией, в том числе c использованием системы экстренной связи для которой предусмотрена возможность совмещения и рекомендовано конструктивное исполнение;
- создан раздел по использованию знаков пожарной безопасности при управлении эвакуацией.
Структура СП 3.13130-2026
Структура документа представлена на рисунке 1:
Рис.1 - Структура свода правил СП 3.13130-2026.
Рассматриваемый документ содержит 9 разделов и 5 приложений.
Общие положения
Требования рассматриваемого документа синхронизированы со смежными стандартами: «5.1.1. Требования настоящего свода правил следует рассматривать совместно с требованиями СП 484.1311500 применительно к общим требованиям к СПА и автоматизации СОУЭ, а также учитывать при разработке задания на проектирование»
Такого рода синхронизация является необходимым моментом, так как свод правил СП 484.1311500 [1] предъявляет требование не только к системе пожарной сигнализации (СПС), но и к системе пожарной автоматики (СПА) в целом. Для повышения эффективности системы на различных этапах ее жизненного цикла системы, проведена синхронизация данного документа с национальным стандартом ГОСТ Р 59639-2021 [2]: «… при проектировании СОУЭ следует учитывать требования к проектированию, монтажу, вводу в эксплуатацию, эксплуатации и техническому обслуживанию, приведенные в ГОСТ Р 59639».
Свод правил не дает определения СОУЭ, указывая, указывая лишь ее назначение: 5.2.1 СОУЭ проектируется для своевременного и однозначного информирования людей о пожаре, путях эвакуации, а также выдачи дополнительной информации, отсутствие которой может привести к снижению уровня безопасности людей и управления эвакуацией людей при пожаре.
Определение СОУЭ содержится в евроазиатском стандарте ТР ЕАЭС 043[3], согласно которого: «СОУЭ - совокупность технических средств, предназначенных для информирования людей о возникновении пожара, необходимости эвакуироваться, путях и очередности эвакуации».
Заметим, что данная формулировка не в полной мере раскрывает возможности СОУЭ, которые дает более корректное определение предыдущего документа СП 3.13130-2009 [4]: «СОУЭ – комплекс организационных мероприятий и технических средств, предназначенный для своевременного сообщения людям информации о возникновении пожара, необходимости эвакуироваться, путях и очередности эвакуации».
На важную роль организационных мероприятий указывает базовый стандарт в области ПБ [5], в том числе правила противопожарного режима РФ №1479 [6]. Подчеркнем, что грамотно организованные мероприятия с привлечением персонала, слаженные и профессиональные действия оператора управления как дублирующие функции могут существенным образом повысить эффективность СОУЭ. Так, например, без наличия подготовленного оператора система экстренной связи становится излишней и бессмысленной.
Основным новшеством документа является переход с традиционных 5-ти типов оповещения к способам управления, а по сути, к двум типам – звуковому и речевому. Области применения звукового и речевого способа оповещения отражены в Приложении А, в котором звуковой способ отнесен к ранее используемым СОУЭ 1 и 2 типа, а речевой, к СОУЭ 3, 4, 5 типов. Читаем:
«5.3.2. При наличии в иных нормативных документах требований об оснащении зданий и сооружений СОУЭ 1 – 5 типов при проектировании СОУЭ в соответствии с требованиями настоящего свода правил выбор способа оповещения следует осуществлять в соответствии с приложением А к настоящему СП».
Сложность заключается в том, что в каждом подтипе присутствуют дополнительные средства - световые и индивидуальные оповещатели (ОП), эвакуационные знаки, при этом указания по их применению не классифицированы, а разбросаны по объемному тексту: «6.2.6. Выбор способов оповещения о пожаре необходимо осуществлять на основании требований настоящего свода правил». Относительная сложность заключается в отсутствии четкой (табличной) взаимосвязи наименований здания и минимально необходимого функционального состава применяемых технических средств. В СП 3.13130-2009 была предложена четкая классификация типов СОУЭ с взаимно-однозначным соответствием (таблиц) типов систем и типов знаний. Как системы, так и здания (сооружения) классифицировались по 5 типам. Каждому типу здания с соответствующим нормативным показателем был сопоставлен тип СОУЭ (Таблица 2). Соответствие типов СОУЭ определенным характеристикам (способу оповещения, зональному делению, наличию систем обратной связи, много вариантности оповещения, координированному управлению).
Требования к контролю линий связи
Раздел 5.4 – «Контроль линий связи» содержит дополнительные, по сравнению с требованиями стандартов ГОСТ Р 53325-2012 [7] требования которого гармонизированы с требованиями стандарта по проверке работоспособности - ГОСТ Р 59639-2021-2021 [2]: «5.4.2. Линии связи должны быть организованы таким образом, чтобы изъятие (отключение от линий связи) ОП (в том числе одного) приводило к выдаче сигнала неисправности на ППУ СОУЭ. 5.4.3. Автоматический контроль исправности линий связи должен осуществляться на всем их протяжении (на всех участках), в том числе в ответвлениях (при наличии), а также при передаче сообщений, не связанных с пожаром, трансляции музыкального сопровождения и фоновом озвучивании».
С одной стороны, данные требования вполне реализуемы (см далее). С другой стороны, напрашивается следующий вопрос - почему требования к оборудованию включены в свод правил, в то время, как они должны содержаться (и содержатся) в национальных стандартах (ГОСТах). Внесение в свод правил требований к функционалу технических средств может привести к появлению на рынке не апробированных (несертифицированных) решений [8].
Требования к разработке алгоритма работы СОУЭ
Требования к необходимости разработки алгоритма работы СОУЭ содержатся в техническом регламенте [8] и в стандарте [2]. Согласно 84 статье тех регламента: «При разделении здания, сооружения или строения на зоны оповещения людей о пожаре должна быть разработана специальная очередность оповещения о пожаре людей, находящихся в различных помещениях здания, сооружения или строения. Размеры зон оповещения, специальная очередность оповещения людей о пожаре и время начала оповещения людей о пожаре в отдельных зонах должны быть определены исходя из условия обеспечения безопасной эвакуации людей при пожаре».
Здесь следует обратить внимание на следующе. Условия обеспечения безопасной эвакуации людей отражены в статье 53 тех регламента, согласно которой: «3. Безопасная эвакуация людей из зданий и сооружений при пожаре считается обеспеченной, если интервал времени от момента обнаружения пожара до завершения процесса эвакуации людей в безопасную зону не превышает необходимого времени эвакуации людей при пожаре. 4. Методы определения необходимого и расчетного времени, а также условий беспрепятственной и своевременной эвакуации людей определяются нормативными документами по пожарной безопасности».
Возможность разработки специальной очередности, определение безопасных условий эвакуации возможно только расчетным путем и или путем моделирования процесса эвакуации людей. Методы определения необходимого и расчетного времени содержатся в приказе [10], а значит, становится необходимым взаимодействие проектировщика СОУЭ с расчетчиком пожарных рисков. Следует обратить внимание на различия в терминологии. В стандарте речь идет об “алгоритме”, а в тех регламенте о “специальной очередности”. Очевидно, что понятие “алгоритм” необходимо трактовать и использовать шире, чем понятие “специальная очередность”, так как последняя является его частью. Ведь алгоритм содержит (включает в себя) и действия оператора и взаимодействие СОУЭ с другими СПА. Ответ на вопрос – в каких случаях разрабатывается алгоритм, как раз и содержится в новом документе. Согласно раздела 6.6 - Очередность оповещения о пожаре: «6.6.1. В зданиях и сооружениях следует осуществлять одновременное оповещение о пожаре, за исключением высотных и многофункциональных зданий, для которых должна быть предусмотрена очередность оповещения о пожаре (поэтапная эвакуация). При этом для указанных зданий поэтапная эвакуация может не применяться в случаях обоснования результатами расчета по оценке пожарного риска, выполненного в соответствии с [10], при соблюдении требований…». «6.6.4. При необходимости применения очередности оповещения о пожаре, в первую очередь оповещению подлежит зона оповещения, в которой обнаружен пожар».
Из пункта 6.6.1 следует, что преимущественное значение имеет одновременное оповещение о пожаре. Поэтапное оповещение применяется только в двух типах зданий – высотных и многофункциональных. На первый взгляд, это сужает область применения поэтапной эвакуации по сравнению с предыдущей версией. Однако, далее, то в разделе 6.14 – Оповещение персонала, можно найти дополнительные требования к разработке алгоритма, а именно. Для объектов класса функциональной пожарной опасности (КФПО) Ф2, Ф4.1 и Ф4.2 (Ф2 – объекты культуры, Ф4.1 и Ф4.2 – объекты просвещения) предлагается двух этапный алгоритм, с предварительным оповещением персонала. Таким образом, последовательность оповещения в случае применения алгоритма может быть двух и более этапной. Из приведенных требований следует, что понятия алгоритм работы СОУЭ и поэтапная эвакуация отождествляются.
Совмещение систем речевого оповещения
Примечательным достижением свода правил является следующее допущение: «6.13.1. Допускается применение технических средств СОУЭ при пожаре в целях: фонового озвучивания и музыкального сопровождения; передачи рекламных сообщений и объявлений; передачи сигналов оповещения и иной экстренной информации; передачи сообщений об угрозе совершения террористического акта и антитеррористических мерах».
Реализация данного требования может быть обеспечена.
6.13.2. Должны быть обеспечены следующие приоритеты (от высокого к низкому, п.6.13.2):
- передача сообщений через аварийный микрофон;
-трансляция записанных сигналов оповещения и экстренной информации, включенная вручную с помощью органов управления ППУ;
- автоматическая или дистанционно включаемая трансляция сигналов оповещения гражданской обороны и чрезвычайных ситуаций и экстренной информации, в том числе об угрозе совершения террористического акта
и антитеррористических мерах;
- автоматическая трансляция сообщений о пожаре и необходимости немедленной эвакуации;
- автоматическая трансляция сообщений, предупреждающих о пожаре
и необходимости подготовки эвакуации (при поэтапной эвакуации);
- передача сообщений через микрофоны, не являющиеся аварийными;
- музыкальное сопровождение и фоновое озвучивание.
Требования нового СП 3.13130-2026 нашли свое отражение в обновленной линейке оборудования, предлагаемого российским производителем – ООО «РОКСТОН СИСТЕМЫ».
Пример практической реализации речевой СОУЭ. Прибор управления оповещением ROXTON SX 240/360/480/600
На рисунке 2 представлена схема (нового) прибора управления оповещением ROXTON SX 240/360/480/600.
ВНИМАНИЕ! Я бы логотип убрал!!
Рис.2. Схема прибора управления оповещением ROXTON SX 240/360/480/600
Прибор управления оповещением о пожаре – ROXTON серии SX (далее — прибор), предназначен для информирования людей о пожаре, путях эвакуации, а также обеспечения функций контроля и управления эвакуацией людей, трансляции речевых сообщений о ЧС и об угрозе совершения тер акта (УСТА). Кроме того, данный прибор может использоваться для трансляции информационных, музыкальных и иных сообщений.
Прибор выпускается в следующих модификациях – SX 240/360/480//600. Цифры 240/360/480//600 в названии определяют (означают) максимальную выходную мощность встроенного усилителя речевого сигнала. Прибор выпускается в двух исполнениях – стоечном и настенном (SX-240/360/480/600W). К прибору, являющегося многозонным устройством, может быть подключено до 5-ти линий оповещения, нагруженных речевыми оповещателями трансформаторного типа (напряжением 100В) с суммарной мощностью, не превышающей максимальную мощность усилителя.
Передняя панель: На лицевой панели прибора SX расположены основные элементы управления и индикации. В настенной версии прибора коммутационные разъемы расположены внутри корпуса изделия. Элементы управления и индикации стоечного и настенного исполнения прибора SX аналогичны.
Задняя панель: На задней стороне блока SX расположены основные разъемы для коммутации устройства. У настенной версии прибора SX c префиксом «Н» коммутационные разъемы расположены внутри корпуса прибора.
Основные функции прибора
Возможность автоматического включения / полуавтоматического управления 5-ю зонами оповещения.
Возможность контактного сопряжения с приборами СПС (ППКП).
Возможность трансляции до 31-го сообщения о пожаре, 7-ми сообщений об угрозе совершения теракта (УСТА).
Ручное управление при помощи тангетного микрофона, 4-х микрофонных консолей ROXTON SX-R31.
До 7-ми приоритетов управления (возможность сопряжения с системами ГОЧС / СО при УСТА).
Автоматический контроль входных линий связи / выходных линий оповещения / питания / общей неисправности.
Индикация и органы управления согласно ГОСТ Р 53325-2012.
Уровни доступа согласно ГОСТ Р 59639-2021.
Возможность позонной фоновой музыкальной трансляции при помощи встроенного плеера (поддерживаемые источники: FM-радио, Bluetooth, USB, MicroSD, AUX).
Запуск аварийного сообщения возможен в автоматическом и в автоматизированном (полуавтоматическом) режимах. В автоматическом режиме прибор SX осуществляет прием сигналов от системы пожарной сигнализации (СПС / приборы ППКП) и запускает заранее подготовленные и записанные на энергонезависимую память экстренные речевые сообщения, с возможностью их трансляции по 5-ти направлениям (линиям оповещения).
Для настройки прибора предлагается удобный, интуитивно понятный интерфейс со следующими функциями, рис.3:
Рис.3 – Внешний вид программы настройки прибора управления SX-240/600.
Основные возможности (функционал):
– выбор конфигурационного файла на подключенном приборе SX либо в локальной файловой системе;
– отображение параметров конфигурации в виде экранных форм, пригодных для редактирования оператором;
– изменение параметров контроля линий, приоритетов оповещения, даты и времени прибора, а также зон активации сценариев;
– отображение и редактирование матрицы маршрутизации зон оповещения 1–5 для ручного пуска, входов ППКП, входов ГОЧС и групп Антитеррор;
– получение, отображение и регистрацию результатов проверки корректности конфигурационного файла;
– формирование и выполнение операций сохранения конфигурационного файла;
– контроль доступности выбранного файла и прав записи в каталог прибора или локальный каталог;
– ведение журнала работы и событий программного обеспечения (в новой версии).
Приоритеты оповещения (управления)
В ручном (полуавтоматическом) режиме, управление может осуществляться при помощи органов управления прибора, комплектного тангетного микрофона или 4-х удаленных микрофонных консолей ROXTON SX-R31. Прибор SX имеет возможность принимать сигналы управления и оповещения от систем ГОЧС, а также от систем оповещения при угрозе совершения террористического акта (УСТА) (функция - антитеррор), в соответствии со следующими приоритетами управления:
Таблица 4 – Приоритетность оповещения блока SX
№ | Приоритет оповещения |
1 | Ручное оповещение (аварийный микрофон) |
2 | Пожар (ручной и полуавтоматический режим) |
3 | Приоритет ГОЧС (контакт + аудио сигнал) |
4 | Антитеррор группа 1 (до 7-ми встроенных сообщений) |
5 | 4 приоритета управления с микрофонных консолей SX-R31 |
6 | Антитеррор группа 2 (3 встроенных сообщения) |
7 | Музыкальная трансляция (линейный вход / встроенный медиа-плеер (AUX, MP3, USB)) |
Автоматический контроль
Прибор SX обеспечивает автоматический контроль возникновения аварий внутри блока, неисправности по питанию, неисправности (короткое замыкание или обрыв линии) входных линий связи (ЛС) и выходных линий оповещения (ЛО). В приборе может быть реализована точная подстройка сопротивлений нагрузки, позволяющая контролировать от 10 до 20 речевых оповещателей (трансформаторных громкоговорителей) в каждой из 5 линий оповещения. Более подробная информация о возможностях данного блока размещена на сайте компании [Официальный сайт компании ООО «Рокстон Системы» [Сайт]. URL: https://www.roxton.ru/ (дата обращения 07.07.2025)].
Продолжим рассмотрение требований СП 3.13130-2026.
Требования к слышимости звуковых сигналов СП 3.13130-2026
Заметим, что требования раздела 6.8 являются базовыми для выполнения электроакустического расчета, выполняемого при проектировании звуковых и речевых СОУЭ. Рассмотрим требование: «6.8.2. Слышимость звуковых сигналов оповещения о пожаре в помещениях обеспечивается, если УЗД с частотной коррекцией по А сигнала о пожаре при всех закрытых дверях превышает эквивалентный УЗД (Leq) постоянного шума не менее чем на 10 дБ в помещениях квартир (апартаментов) и не менее чем на 15 дБ во всех других помещениях на высоте 1,5 метра от уровня пола помещения в любой его точке…».
Следует отметить, что в данном пункте речь идет не только о звуковом сигнале, но и речевом, что следует из фразы: «…коррекцией по А», характерной для речевого сигнала и пункта: «6.10.3. Слышимость звукового сигнала перед записанным речевым сообщением должна соответствовать требованиям подраздела 6.8 настоящего раздела».
Таким образом, требования к слышимости в виде соотношения сигнал / шум (15 дБА) предъявляются не только к звуковому сигналу, но и к речевому сообщению.
Требования к разборчивости СП 3.13130-2026
В новом своде правил появилось требование к разборчивости сообщения, передаваемого речевой СОУЭ. Данное требование не является новшеством и содержится в 84 статье тех регламента по ПБ [9], пункт 4 которой гласит: «…Речевые оповещатели должны быть расположены таким образом, чтобы в любой точке защищаемого объекта, где требуется оповещение людей о пожаре, обеспечивалась разборчивость передаваемой речевой информации…».
Новая редакция документа предлагает следующие способы решения жданной задачи: «6.11.1 Во всех помещениях зданий и сооружений, на эксплуатируемой кровле (террасе), где требуется речевой способ оповещения, должна быть обеспечена разборчивость передаваемой речевыми ОП не менее чем на 90% площади помещения на высоте 1,5 метра от уровня пола (покрытия) с учетом эквивалентного УЗД постоянного шума, отражения звуковых волн и частотных характеристик передаваемых речевых сообщений».
В данном требовании указано на необходимость учета уровня звукового давления (УЗД) постоянного шума, который теперь содержится в таблице шумов, размещенной в Приложении В. На необходимость учета отражений было указано в стандарте [2]. Элементарный способ учета частотных характеристик речевых сообщений можно в [11].
В требованиях СП содержится следующее требование: «6.11.2 Размещение речевых ОП с учетом необходимости обеспечения необходимого уровня разборчивости речи производится на основании критериев оценки и методов прогнозирования разборчивости речи, приведенных в ТД изготовителей, в пункте 6.11.3 и (или) в приложении В к настоящему своду правил».
Данный пункт предлагает три способа определения разборчивости. Первый – использование методик производителей (см. далее). Второй - использование и учет требований изложенных в п.6.11.3 (см. далее) и третий – использование рекомендаций, изложенных Приложения В.
«6.11.3 Разборчивость речи принимается удовлетворительной,
если одновременно выполняются следующие требования:
- эквивалентный УЗД постоянного шума не превышает 65 дБА;
- УЗД LАeq,T на высоте 1,5 метра от уровня пола (покрытия) по всей площади помещения (эксплуатируемой кровли) при речевых сообщениях превышает эквивалентный УЗД постоянного шума не менее чем на 10 дБ, где Т время трансляции сообщения или 10 секунд, смотря что больше;
- расстояние между ОП не превышает:6 метров – для однонаправленных ОП;12 метров – для двунаправленных ОП.
В данном требовании следует обратить внимание на следующее:
Необходимо обеспечить уровню разборчивости (не менее) – «удовлетворительный».
УЗД постоянного шума ограничивается значением – не более 65дБА.
Соотношение сигнал / шум - 10 дБ (что не соответствует требованиям пункта 8.8).
Шаг расстановки – 6м для однонаправленных речевых ОП.
Разборчивость считается обеспеченной, если выполнены все 4 пункта. Если хоть одно условие не выполняется, например уровень шума больше 65дБА, то необходимо обращаться к методикам производителей или к Приложению В, согласно которого: «В.7.4. Принятие предварительных проектных решений может быть основано на следующих ограничениях: расстояние между ОП не превышает 16 метров; расстояние от речевого ОП до оповещаемого не превышает 8 метров; максимальный УЗД, создаваемого ОП, превышает УЗД постоянного шума в октавных полосах со среднегеометрическими частотами 500 Гц, 1000 Гц и 2000 Гц не менее чем на 15 дБ уровень постоянного шума».
Требования, изложенные в методике расчета (Приложение В) предлагают скорректированные относительно п.6.11.3 требования. И еще один момент. В приложении В рекомендовано пользоваться стандартом ГОСТ Р ИСО 9921-2013 [20].
Для возможности выполнения электроакустического расчета по новым нормативным требованиям мы осуществили доработку он-лан калькулятора.
Основные возможности обновленного он-лайн калькулятора
На рис.4 представлен вид основной формы обновленного он-лайн калькулятора ROXTON:
Рис.4 – Внешний вид калькулятора для электроакустического расчета ROXTON.
Основные функции:
Работа со встроенным списком речевых оповещателей (громкоговорителей) ROXTON;
Учет ширины диаграммы направленности громкоговорителей;
Работа с двумя типами размещения речевых оповещателей – настенный / потолочный;
Выбор следующих способов расчета - требования к обеспечению разборчивости (СП 3.13130-2026); рекомендации по выполнению ЭАР (СП 3.13130-2026 Приложение В); общие требования и рекомендации к проектированию систем оповещения (при УСТА / ГОЧС);
Работа сл встроенными таблицами шумов СП 51.3.13330-32011 / СП 3.13130-2026;
Учет отражения от пола (работа с встроенной базой коэффициентов поглощения от дельных поверхностей);
Анализ полученных результатов и формирование рекомендаций по размещению речевых оповещателей.
Ссылка на калькулятор: https://www.escortpro.ru/page/support/ea_calculation.php
Продолжаем рассмотрение нормативных требований.
Требования к системе экстренной связи СП 3.13130-2026
Восьмой раздел СП 3.13130, предъявляет требования к обеспечению экстренной связи. В разделе – «Назначение экстренной связи», описывается в каких случаях используется экстренная связь. Из текста документа и пункта 8.1.2, который можно рассматривать как определение, следует, что система экстренной связи используется только людьми: «Экстренная связь должна обеспечивать двухстороннюю голосовую связь между людьми, использующими абонентские устройства (АУ) и диспетчерским пультом…». При этом, вопрос о том, в каких случаях система экстренной связи применяется обязательно, например, только при наличии пожарного поста, остается открытым.
Разработанный стандарт предлагает перенять Британский опыт, в котором АУ делятся на 3 типа – с телефонной трубкой (тип А), без телефонной трубки (тип Б) и комбинированные (тип С), см. рекомендуемое приложение Д.
Достаточно жесткие требования предъявляются к диспетчерскому пульту: «8.4.1. На пожарном посту должен быть предусмотрен диспетчерский пульт, обеспечивающий возможность приема вызовов со всех АУ, установленных в здании или сооружении. Допускается предусматривать несколько диспетчерских пультов на пожарном посту… 8.4.2. С помощью диспетчерского пульта (диспетчерских пультов) должна быть обеспечена возможность раздельного вызова каждого АУ... 8.4.4. Прием вызовов на диспетчерском пульте может осуществляться на уровнях доступа 1 и 2 в соответствии с ГОСТ Р 59639. 8.4.5. На диспетчерском пульте должна отображаться информация о неисправности линий связи с указанием, с какими АУ отсутствует связь. 8.4.6. При поступлении вызова на диспетчерском пульте должна отображаться информация, с какого АУ он поступил, а также информация о непринятых вызовах с указанием АУ, с которых данные вызовы поступали…»
Всем этим требованиям соответствует новая система экстренной связи ROXNON.
Система экстренной связи ROXTON

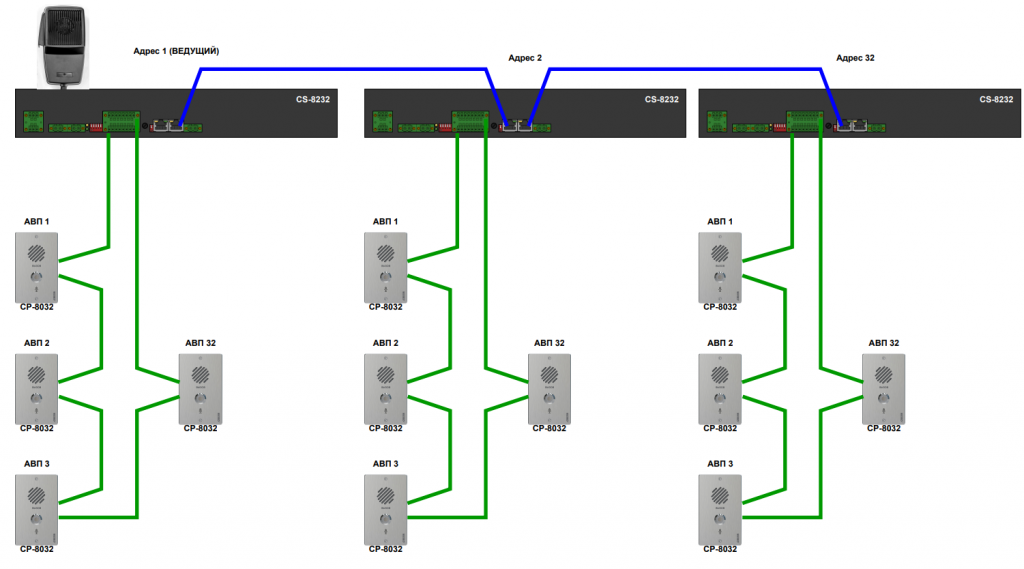

Схема функционирования системы экстренной связи ROXTON представлена на рисунке 5:
Рис.5 – Схема функционирования системы экстренной связи ROXTON.
Система экстренной связи ROXTON предназначена для связи диспетчерского пульта (устройства) CS-8232 с абонентскими вызывными панелями (устройствами) (АВП), путем вызова нужной или приема вызова от вызывающей панели.
Основные функции
вызов и прием вызова с АВП;
контроль наличия АВП в сети;
контроль целостности линии связи с АВП;
резервирование питания с двух входов и бесшовное переключение между ними;
контроль уровня доступа к АВП;
индикация внешних и внутренних неисправностей;
объединение нескольких устройств CS-8232 для создания мультиустройства;
много сессионный режим управления.
Работа системы
Диспетчерское устройство CS-8232 предназначено как для работы в одиночку, так и в режиме мультиустройства. При работе в одиночку к пульту присоединяется до 32 АВП, в режиме мультиустройства - до 1024 АВП. Соединение между разными устройствами CS-8232 происходит по последовательной шине, в которой имеется одно ведущее и остальные – ведомые устройства. В режиме мультиустройства CS-8232 объединяются в сеть (синяя линия связи на рисунке). Эта сеть состоит из ведущего устройства, которое осуществляет контроль и переключение сессий и ведомых устройств. Для ускорения работы системы ведомые устройства сами вызывают подключенные к ним АВП и устанавливают с ними соединения без разрешения ведущего, ведут учет сессии для обратного вызова. Ведущее устройство (мастер) анализирует состояния и управляет всеми устройствами. Для обеспечения устойчивости (согласно СП 3.13130-2026) в системе предусмотрена функция резервирования мастер станции. Ведущее устройство назначает один из CS-8232 резервным мастером и в случае если основной мастер прекратит управление, резервный мастер после таймаута займет его место. Благодаря такой логике при выходе из строя селектора связи может быть потеряна связь максимум с 32 АВП. Высокая устойчивость панелей достигается организацией кольцевой линии (зеленая линия а рисунке). Если одна из АВП перестанет отвечать на запросы CS-8232, устройство может сделать вывод о неисправности либо выходе АВП из строя. При этом, устройство сообщит о неисправности путем включения индикатора "НЕИСПР" и звукового сигнала. Таким образом, устройство выполняет как контроль линии в целом, так и контроль каждой панели в частности.
В системе реализован много сессионный режим (32 запомненных сессии), при котором может быть организовано несколько сессий, одна из которых является активной, а остальные отложены для осуществления автоматического вызова при завершении активной сессии. При необходимости прерывания одного разговора для начала другого с возвратом предусмотрена функция обратного вызова (восстановление сессии из памяти). Оператор имеет возможность, либо начать, присоединить АВП к текущей сессии, если необходимо вести диалог с несколькими АВП одновременно.
