Модуль тонкораспыленной воды МУПТВ «Тунгус»

<p>
<b><u>Модуль тонкораспыленной воды МУПТВ «Тунгус»</u></b>
</p>
<p>
<b> </b>
</p>
<p>
Авторы: В. Н. Осипков, к. т. н., Е. Ю. Орионов, Р. В. Ненашев
</p>
<p>
</p>
<p>
Вода является одним из наиболее эффективных средств пожаротушения. Особенно эффективна она в виде «тумана», поскольку обеспечивает высокую степень дымоосаждения и защиту людей от температурного воздействия. Помимо этого, тонкораспыленная вода обладает другим существенным преимуществом, а именно низким (по сравнению с обычными спринклерными системами водяного пожаротушения) расходом огнетушащего вещества (ОТВ). При защите объектов, характеризующихся наличием большого количества ценного оборудования или материалов, последний фактор приобретает большое значение, поскольку в случае тушения пожара или несанкционированного срабатывания установки пожаротушения ущерб от воздействия воды в данном случае будет минимальным. <br>
</p>
<p>
<img title="для статьи.JPG" src="/upload/medialibrary/68d/68da3826658d2f2a77bc8537fec9d0ca.JPG" alt="для статьи.JPG" height="442" width="300"><br>
</p>
<p>
В настоящее время большой интерес для специалистов в области автоматического пожаротушения представляют модульные установки пожаротушения тонкораспыленной водой (МУПТВ). Это связано с тем, что при оснащении ими объекта не требуется строительства дорогостоящих инженерных сооружений (насосных станций, резервуаров для хранения ОТВ, очистных сооружений) и изготовления протяженных трубопроводов. Это, в свою очередь, существенно сокращает затраты на оснащение объекта системой пожаротушения и последующее техническое обслуживание.
</p>
<p>
Используя большой опыт по созданию модульных средств порошкового и газового пожаротушения, в которых в качестве генераторов рабочего газа используются источники холодного газа (ИХГ) собственного производства, ЗАО «Источник Плюс» разработало и внедрило в серийное производство несколько модификаций МУПТВ «Тунгус».
</p>
<p>
Разработанные МУПТВ «Тунгус» обеспечивают надежную огнетушащую способность за счет создания тонкораспыленного потока с высокой скоростью движения капель и равномерного распределения огнетушащего вещества в защищаемой зоне. Высокая скорость обеспечивает преодоление силы воздействия конвекционных потоков и проникновение капель ОТВ в зону горения, где происходит их интенсивное парообразование с отбором большого количества тепла, а их поток представляет собой равномерно заполненный конус.Такой способ тушения дает возможность максимально использовать охлаждающие свойства воды, избегая при этом ее скопления на полу помещения. При этом расход воды, необходимой для тушения пожара, снижается в несколько десятков раз.
</p>
<p>

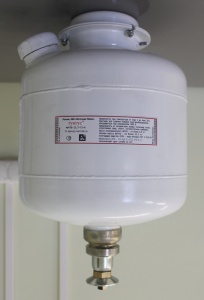

МУПТВ «Тунгус», содержащие 13,5 л ОТВ, надежно тушат очаги пожара на защищаемой площади до 30,2 м²с высоты до 6 м. Такие высокие показатели достигнуты за счет применения ИХГ нового поколения, обеспечивающего низкую, с минимальными разбросами по времени, инерционность МУПТВ, не превышающую 2…3 с от момента подачи пускового импульса до начала выхода ОТВ, и поддержание постоянного давления в корпусе модуля в процессе выпуска ОТВ. Форсунка конструктивно выполнена таким образом, чтобы тонкораспыленный поток ОТВ при равномерном распределении обладал также высокой скоростью подачи в очаг пожара, что весьма важно для преодоления его каплями конвекционных потоков от источника пожара. Форсунка имеет эстетичный вид и компактную конструкцию, что позволяет монтировать МУПТВ за подвесной потолок с выводом форсунки через небольшое отверстие (60 мм) за пределы потолочного перекрытия.
</p>
<p>
МУПТВ «Тунгус» имеет ряд преимуществ перед традиционными автоматическими системами водяного пожаротушения, такими как дренчерные и спринклерные, а именно:
</p>
<p>
— простота проектирования;
</p>
<p>
— простота монтажа и конструкции (отсутствие трубной разводки, насосных станций, запорной арматуры, резервуаров для хранения большого количества ОТВ и т. д.);
</p>
<p>
— отсутствие избыточного давления в корпусах модулей в процессе хранения и эксплуатации;
</p>
<p>
— безопасность эксплуатации изделий, так как избыточное рабочее давление присутствует в корпусе МУПТВ в течение не более 8 с в момент срабатывания;
</p>
<p>
— отсутствие требований к специальному техническому обслуживанию;
</p>
<p>
— минимальный ущерб для объекта в процессе пожаротушения.
</p>
<p>
Материальные затраты на переснаряжение МУПТВ после срабатывания минимальны.
</p>
<p>
МУПТВ «Тунгус» предназначены для применения в качестве исполнительных устройств в автоматических или автономных установках пожаротушения. Кроме этого, МУПТВ могут быть укомплектованы электронными узлами запуска, с которыми изделие обретает функцию самосрабатывания и используется в качестве автономной модульной установки пожаротушения тонкораспыленной водой.
</p>
<p>
В качестве ОТВ в модификациях МУПТВ «Тунгус» используется или водопроводная питьевая вода (огнетушащая способность до 24,6 м²), или жидкость огнетушащая «ПТЖ-КД» (огнетушащая способность до 30,2 м²), концентрированная масса которой предприятие поставляет в комплекте с МУПТВ. Огнетушащая жидкость сертифицирована, безопасность для человека подтверждена экспертным заключением о ее соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям, сама жидкость имеет показатель активности водородных ионов (рН), равный 5,7. МУПТВ с жидкостью огнетушащей «ПТЖ-КД» обладает более высокими показателями огнетушащей способности и более широким температурным диапазоном эксплуатации от минус 10 до плюс 50 ^ºС.
</p>
<p>
Кроме этого, образующийся при срабатывании МУПТВ «Тунгус» тонкораспыленный поток со среднеарифметическим размером капель не более 150 мкм экранирует тепловое излучение пожара и обладает высокой степенью теплопоглощения, что дает возможность использования капельного распыла ОТВ в качестве завес и тепловых экранов.
</p>
<p>
Установки пожаротушения тонкораспыленной водой в отличие от других средств пожаротушения (например, аэрозольных, порошковых) способны обеспечивать осаждение продуктов сгорания (дым, сажистые вещества и т. п.), а также адсорбирование химически опасных и ядовитых веществ, возникающих при сгорании материалов, и тем самым очищать атмосферу в зоне тушения, защищать людей от пожаров и удушья, создавая необходимые условия для их эвакуации. Это особенно важно, поскольку эвакуация людей всегда затруднена ввиду возникновения паники, которая очень часто обусловлена не только факторами пожара, но и выделением при этом продуктов горения различных веществ и материалов, которые вызывают удушье, отравление и другие соответствующие симптомы.
</p>
<p>
Разработанные МУПТВ могут найти широкое применение для противопожарной защиты помещений с массовым пребыванием людей (более 50 человек), где использование систем порошкового, газового и аэрозольного пожаротушения запрещено. К ним относятся торговые центры, супермаркеты, магазины. Кроме этого, они могут использоваться в жилых помещениях, гостиничных номерах, образовательных и медицинских учреждениях, детских садах, общежитиях, спорткомплексах, банках, библиотеках, музеях, исторических зданиях.
</p>
<p>
МУПТВ применимы в защищаемых помещениях с функциональной пожарной опасностью по СНИП 21-01-97 (производственные, складские, административные, архивные хранилища, книгохранилища, фондохранилища), а также для защиты технологического или иного оборудования в помещениях 1, 2, 3, 5 и 6 групп согласно приложению Б свода правил СП 5.13130.2009. Кроме этого, МУПТВ могут использоваться для противопожарной защиты ряда помещений морского транспорта — пассажирские каюты, машинное отделение и т. д.
</p>
<p>
Разработанные МУПТВ допустимо применять как технологическое оборудование в качестве поверхностного или объемного охладителя, а также для других целей с учетом их технических возможностей, например, на объектах с большой запыленностью и тепловыделением.
</p>
<p>
В соответствии с РД 153-34.049.101-2003 «Инструкция по противопожарной защите энергетических предприятий» использование систем пожаротушения тонкораспыленной водой рекомендуется для противопожарной защиты кабельных каналов. Одной из важнейших задач, особенно в больших городах (мегаполисах), является противопожарная защита коммунальных коллекторов, в которых размещаются электрические кабели, кабели систем связи и телекоммуникаций. Это связано с тем, что согласно действующим нормативным документам работы по тушению пожара в коллекторе могут быть начаты только после официального извещения о снятии напряжения на всех коммуникациях. Такая процедура может занять несколько часов. Поэтому тушение очагов пожара в коллекторах без снятия электрического напряжения достаточно актуально.
</p>
<p>
В соответствии с рекомендациями Всемирной академии наук комплексной безопасности использование МУПТВ достаточно актуально для противопожарной защиты объектов в метрополитенах, в частности, в подбалюстрадных пространствах. Это связано с тем, что при срабатывании модулей порошкового пожаротушения огнетушащий порошок попадает из-под эскалаторных наклонов в пассажирскую зону и приводит к возникновению паники.
</p>
<p>
Кроме этого, МУПТВ могут найти применение в составе подвижного состава железнодорожного транспорта. Так, например, системами автоматического пожаротушения тонкораспыленной водой оснащены пассажирские поезда «Тальго» испанского производства. Они используются для противопожарной защиты силовых установок в технических вагонах. Принципиальная возможность использования МУПТВ «Тунгус» в отечественном подвижном составе производства существует, поскольку работоспособность аналогичных по конструкции модулей порошкового пожаротушения «Тунгус», снаряженных ИХГ нашего производства и средствами их приведения в действие, подтверждена аккредитированными испытательным и сертификационным центрами, которые допустили их к использованию в составе транспортных средств. В настоящее время они внедрены на объектах «Росатома», Минобороны и наземных транспортных средствах гражданской авиации.
</p>
